Descrição

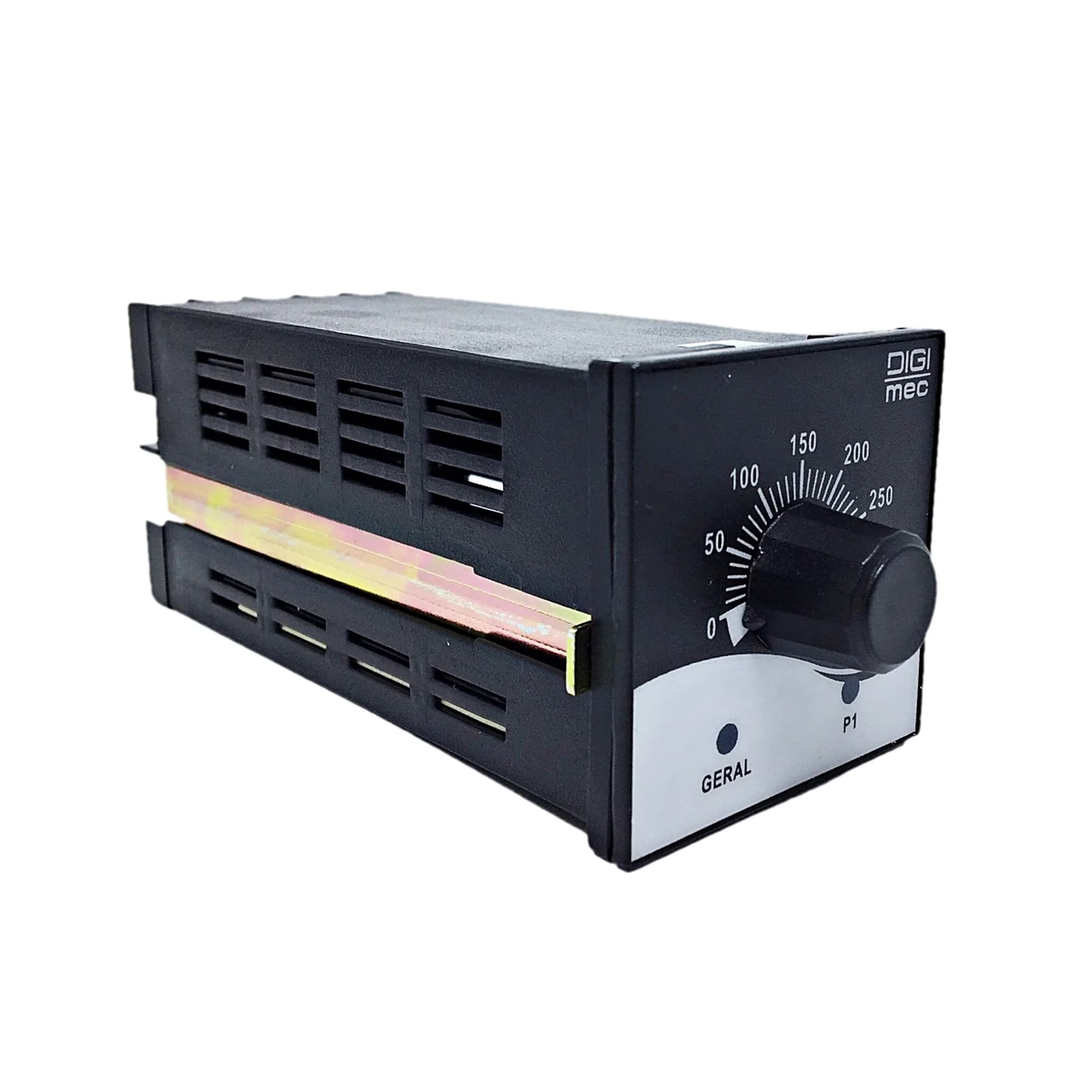

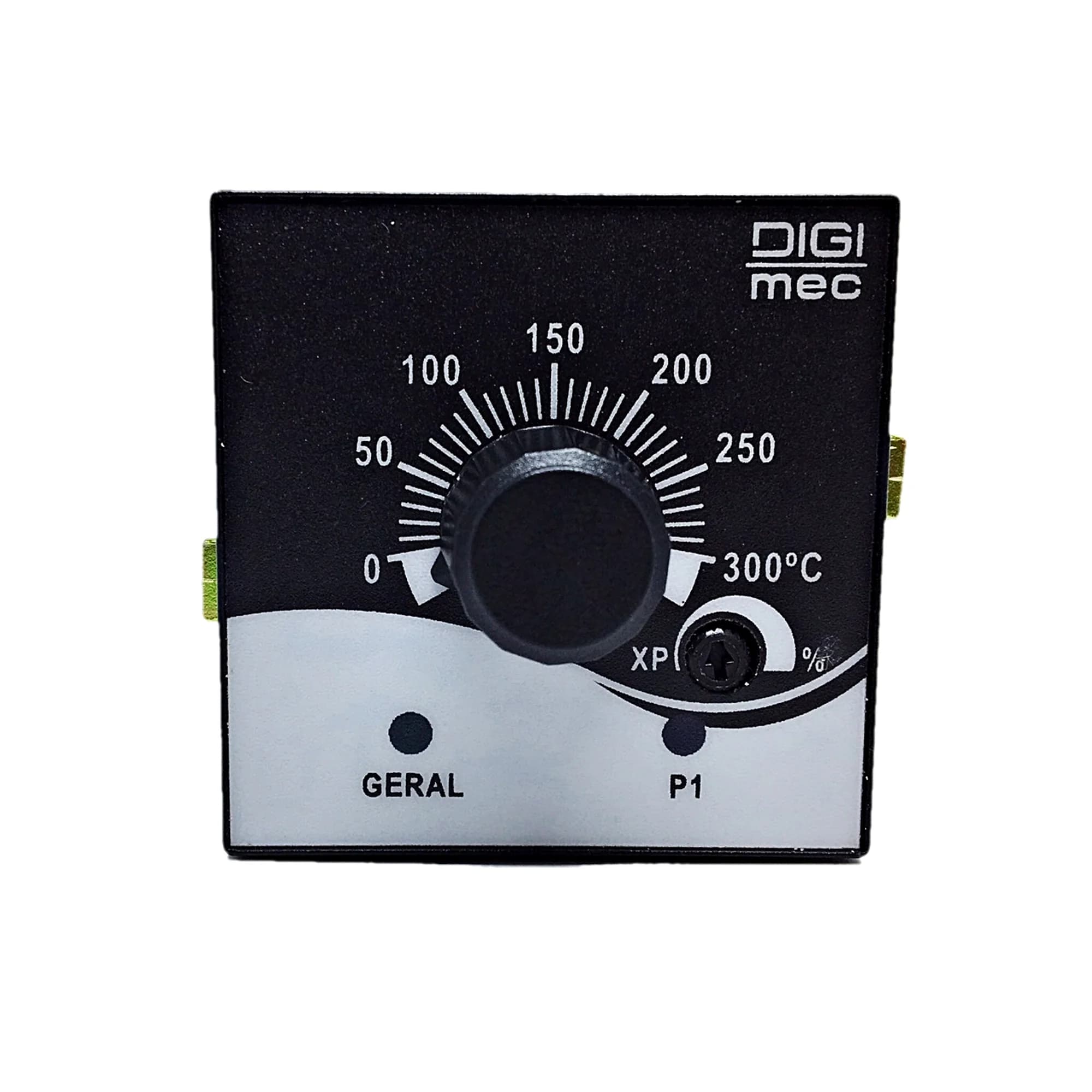

Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente. FUNCIONAMENTO O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuíto do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos : Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido. Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho. Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2. DADOS TÉCNICOS Alimentação (+10% -15%) : 110 - 220 Vca (especificar) Freqüência da rede 50 - 60 Hz Consumo 3 VA máx. Resistência de entrada >200 KO Temperatura ambiente 0 a 50ºC Modo de controle Proporcional-Diferencial (PD) ou ON-OFF (sob pedido) Histerese < 0,2 % Ajuste da Banda Proporcional 0 a 10 % do FINAL DA ESCALA Precisão no controle ± 0,5 % do FINAL DA ESCALA Proteção contra ruptura do sensor Desliga saída P1 com circuito do sensor aberto Saídas a relé 3A em 250 Vca (carga resistiva). Ajuste de P1 (escalas): Por potenciômetro
