Descrição

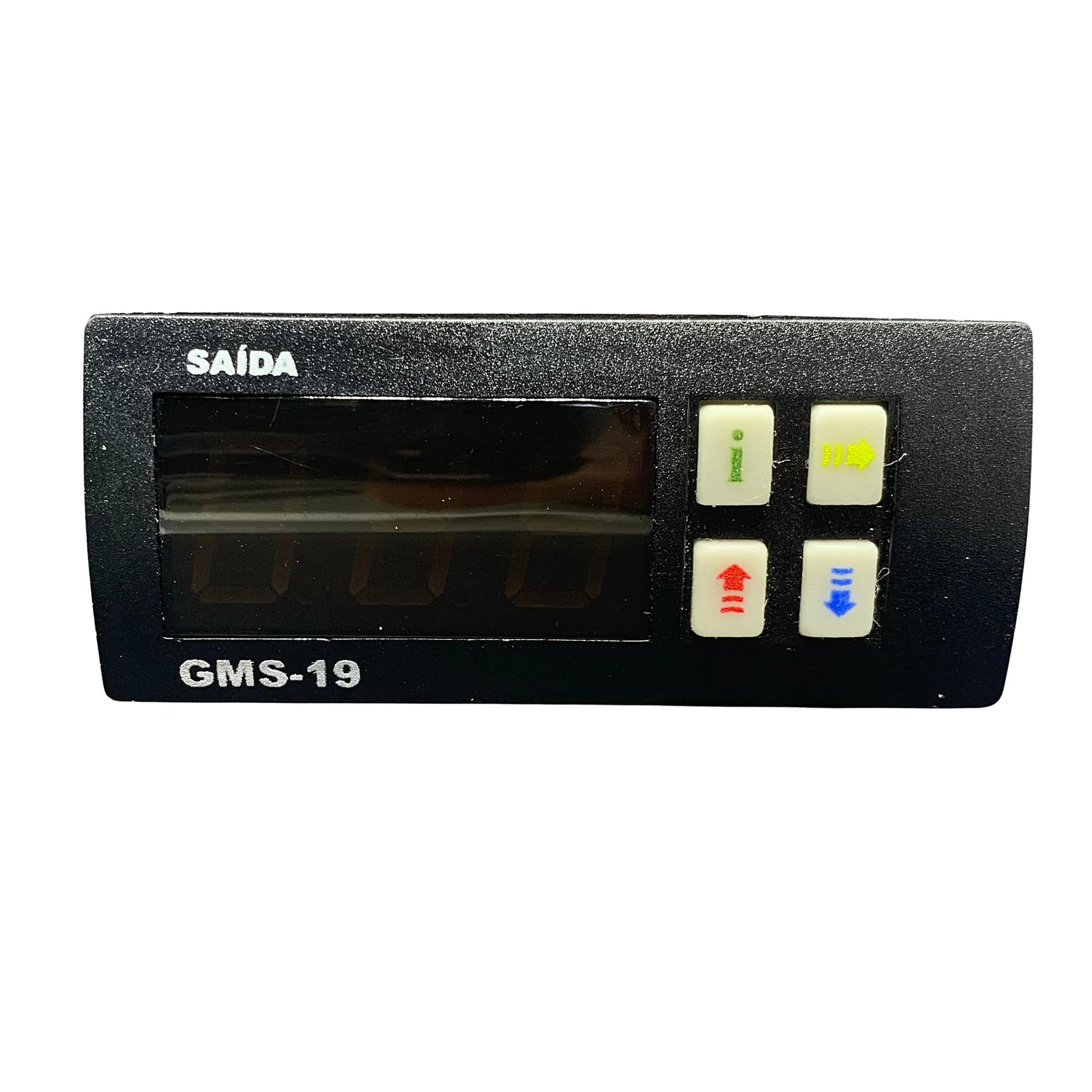

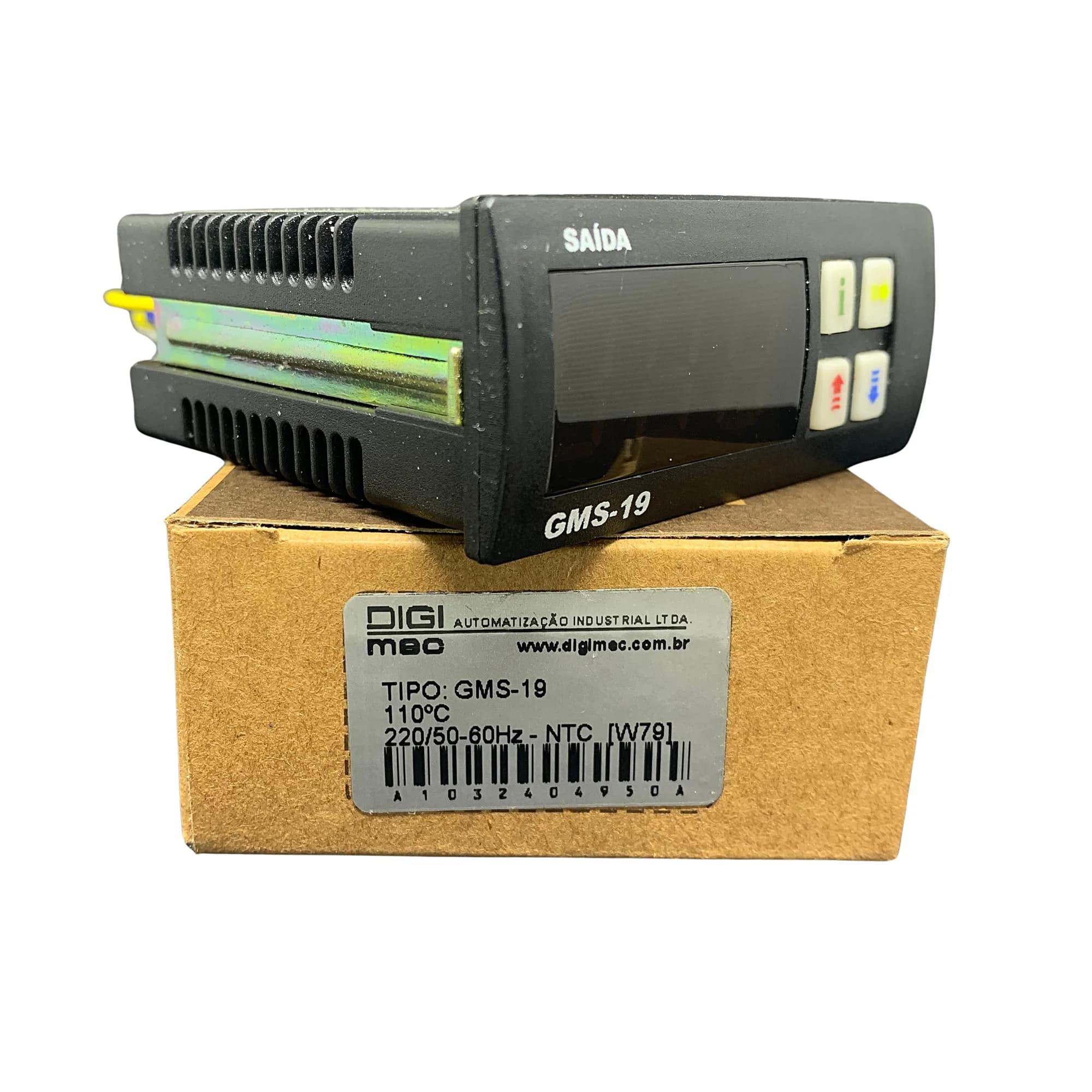

Controlador Microprocessado de Temperatura para aquecimento solar. Para alterar a temperatura da piscina, pressionar a tecla avança por 5 segundos, vai aparecer no display “ “, pressionar novamente a tecla avança vai aparecer no display o valor do set point ambiente, para alterar o valor da temperatura, usar as teclas sobe ou desce. Para entrar no modo de programação, quando o valor do set point ambiente estiver piscando no display, pressionar a tecla avança por 5 segundos, vai aparecer no display “ “, pressionar novamente a tecla avança, vai aparecer no display “ “, com a tecla sobe inserir o código 23 e pressionar novamente a tecla avança. Se o código for aceito, vai aparecer no display “ “, se voltar a indicar a temperatura, o código não foi aceito. Neste caso entrar em contato com o departamento SAC – SODRAMAR. Para continuar navegando nos parâmetros, usar a tecla avança, para alterar o valor dos parâmetros usar as teclas sobe ou desce. Funcionamento: A saída de controle da bomba é acionada enquanto a temperatura estiver abaixo do set-point ( ). Ao atingir o valor de a saída é desacionada e só vai voltar a acionar quando abaixar do valor ajustado em histerese ( ) (diferencial para acionamento). Existe o fator diferencial para habilitar o funcionamento da bomba, que só vai funcionar quando o diferencial da temperatura entre o sensor do coletor (SC) e o sensor da piscina (SA) estiver maior que o ajustado em e parar de funcionar quando o diferencial baixar do ajustado em Erros
