Descrição

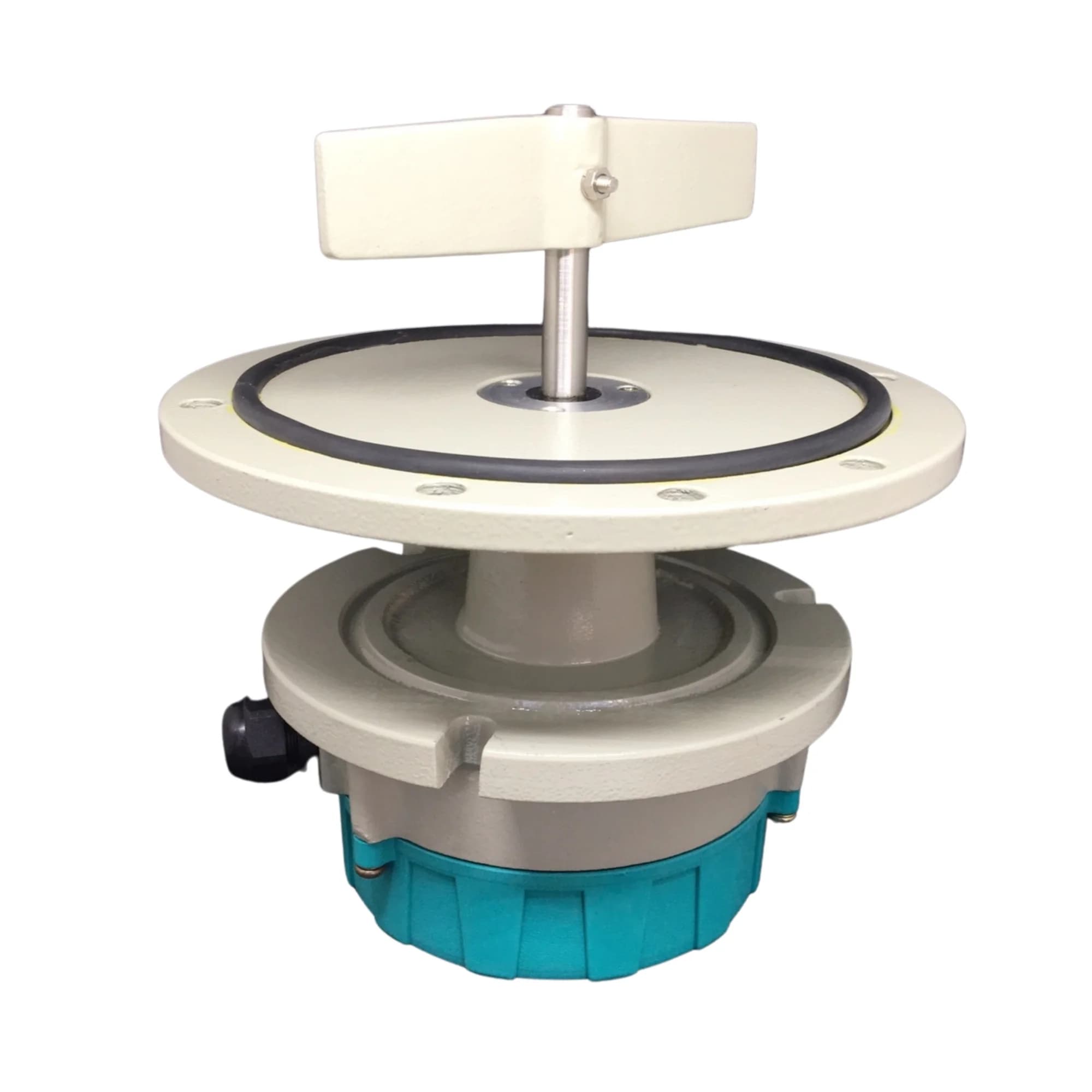

Introdução As chaves de nível eletromecânicas da DIGIMEC tipos APNF-1 são utilizadas para controle do nível durante processos de armazenamento ou transporte de materiais sólidos ou granulados em indústrias de plásticos, cimento, minérios, alimentícias, químicas, etc. Principais aplicações Algumas utilizações são típicas para esse tipo de produto, tais como: silos de armazenamento de materiais sólidos ou granulados, esteira de transporte, etc. Funcionamento Um motor síncrono mantém em rotação constante um eixo de aço inox montado sobre rolamentos blindados com retentor, onde em sua extremidade há uma pá acoplada. Quando a mesma tiver seu movimento bloqueado pela presença de material, o mecanismo interno aciona um micro interruptor cujos contatos podem ser utilizados no circuito de alarme ou controle do nível do reservatório. Um segundo micro interruptor é acionado após o primeiro e tem como função desligar o motor, evitando que o mesmo permaneça energizado com a pá bloqueada. Ambos os micros permanecem acionados até que o movimento seja liberado. INSTALAÇÃO O controlador de nível deve ser fixado em local onde o conjunto eixo e pá rotativa fique fora da entrada de material e onde o mesmo movimente-se com facilidade a fim de se evitarem acúmulos que acarretariam falsas indicações de nível. Em aplicações nas quais a temperatura do material é elevada deve-se utilizar a montagem lateral. Aconselha-se o uso de protetor quando o peso do material sobre o conjunto eixo e pá for considerável ou quando o desligamento é difícil ocasionando movimentos em blocos. Para o controle ou sinalização do nível máximo recomenda-se a montagem do aparelho na parte superior e, para o nível mínimo, a montagem na lateral do reservatório. Para materiais leves (de baixo peso específico) deve-se utilizar uma pá com maior área de contato. Para evitar-se risco de vazamento de material é recomendado que o aparelho fosse fixado em superfície plana. Aparelhos com eixo superior a 1500 mm recomenda-se o uso na vertical, para evitar empenamento do mesmo. Dados técnicos Alimentação (-15% + 10%) 24 Vcc, 24, 110, 220 Vca Frequência da rede 50-60 Hz Consumo 3 VA (aproximadamente) Relé de saída 1 x 5 A, 250 Vca máx., reversível Velocidade da pá 2 RPM Material do eixo e pá Aço inox 304 Material da tampa Nylon Material do corpo Nylon Comprimento do eixo 70mm Grau de proteção da caixa (alumínio fundido) IP 53 Temperatura ambiente 0 a 50°C Temperatura máxima do material 175°C Contato de saída 5 A, 250 Vca máx. carga resistiva – reversível Fixação APNF-1: FLANGE Grau de proteção IP 53
