Descrição

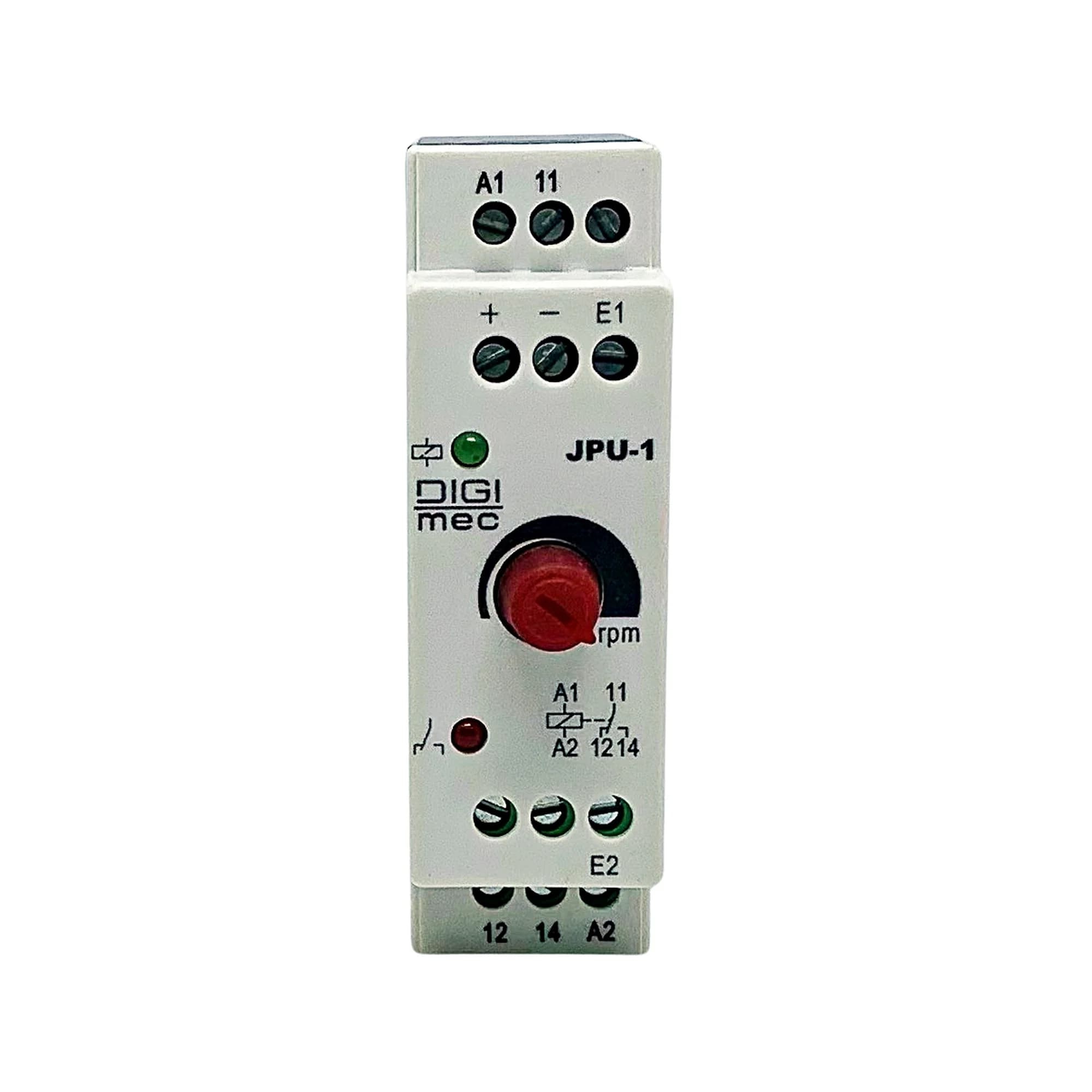

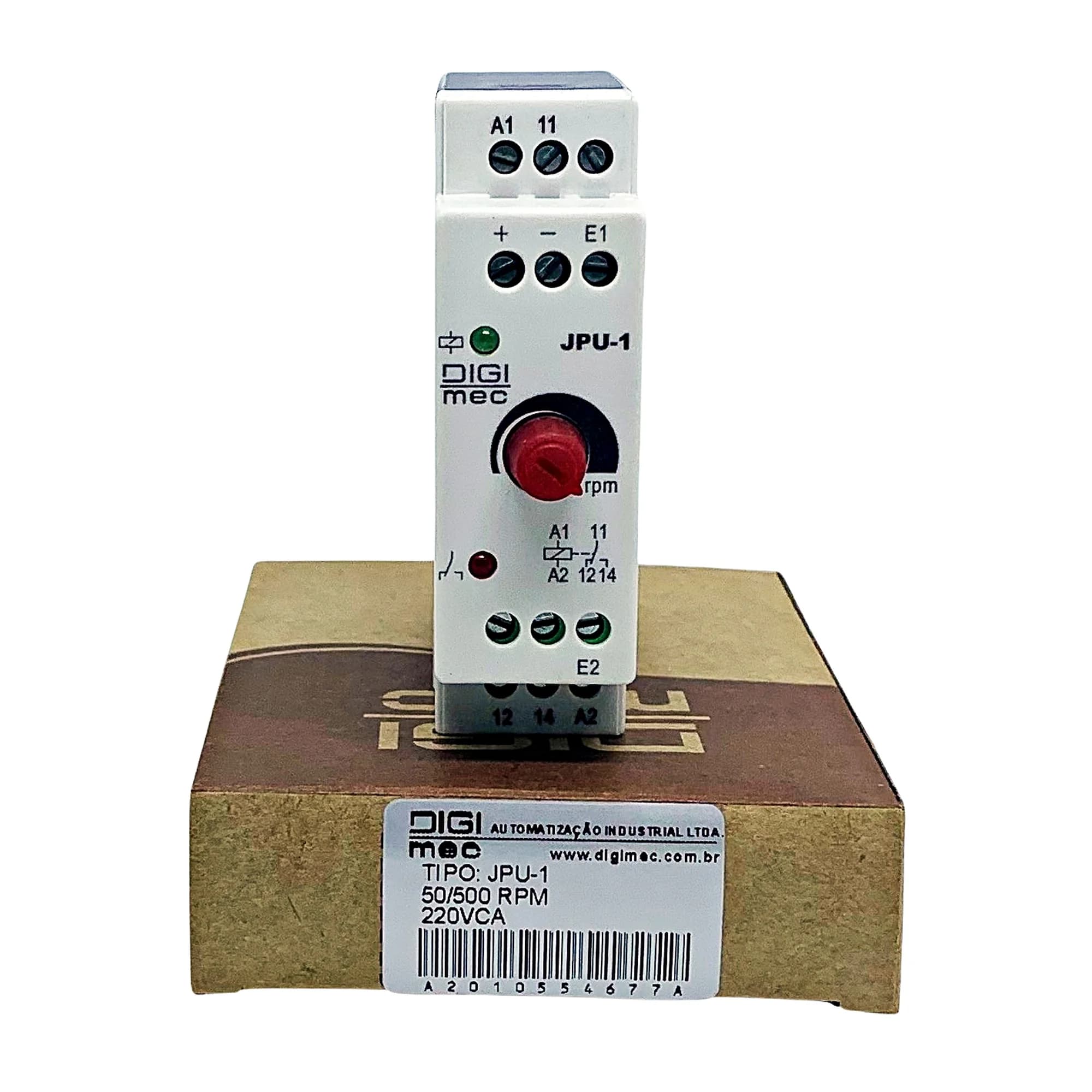

Os detectores de movimento tipos JPU-1 foram desenvolvidos pela Digimec para supervisionar a velocidade de rotação linear (RPM) ou de rotação em máquinas e equipamentos. Com tama-nhos compactos, são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante adaptador opcional para caixas J e D). Funcionamento O movimento, linear ou de rotação, do equipamento tem sua velocidade convertida em pulsos elétricos por um determinado sensor. O intervalo de tempo entre dois pulsos consecutivos é comparado com o valor pré-determinado e ajustável no frontal do aparelho. Desta comparação resulta o estado energizado ou desenergizado dos relés de saída sendo detectado e monitorado sub ou sobre velocidade. O aparelho possui também dois tipos de entrada e função memória. Entradas: EL – Entrada lenta: 0,5 a 50 RPM ER – Entrada rápida: 50 a 10.000 RPM Função memória: Entrada NPN - é necessário jumpear uma das entradas ER ou EL com o negativo. Entrada PNP - é necessário jumpear uma das entradas ER ou EL com o positivo. Dados técnicos Alimentação (-15% +10%) 110 ou 220 Vca (especificar) Frequência da rede 50 ou 60 Hz (especificar) Consumo 3 VA (aproximadamente) Entrada Sensor NPN ou PNP (sob consulta) Escalas 50, 50 a 500, 500 a 3000, 3000 a 10000 RPM (ajustável) Tempo de estabilização térmica < 30 min Repetibilidade 2% Tempo de retorno 100 ms Relé de saída JPU-1 : 1 x 5 A, máx. em 250 Vca carga resistiva – reversível Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C Umidade relativa de trabalho 20 a 90% sem condensação Material da caixa Termoplástico Terminais de saída Parafusos com alojamento fixo Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 - 0,6 Nm Fixação Trilho DIN 35 mm ou parafusos (com adaptador para caixas D ou J)
