Descrição

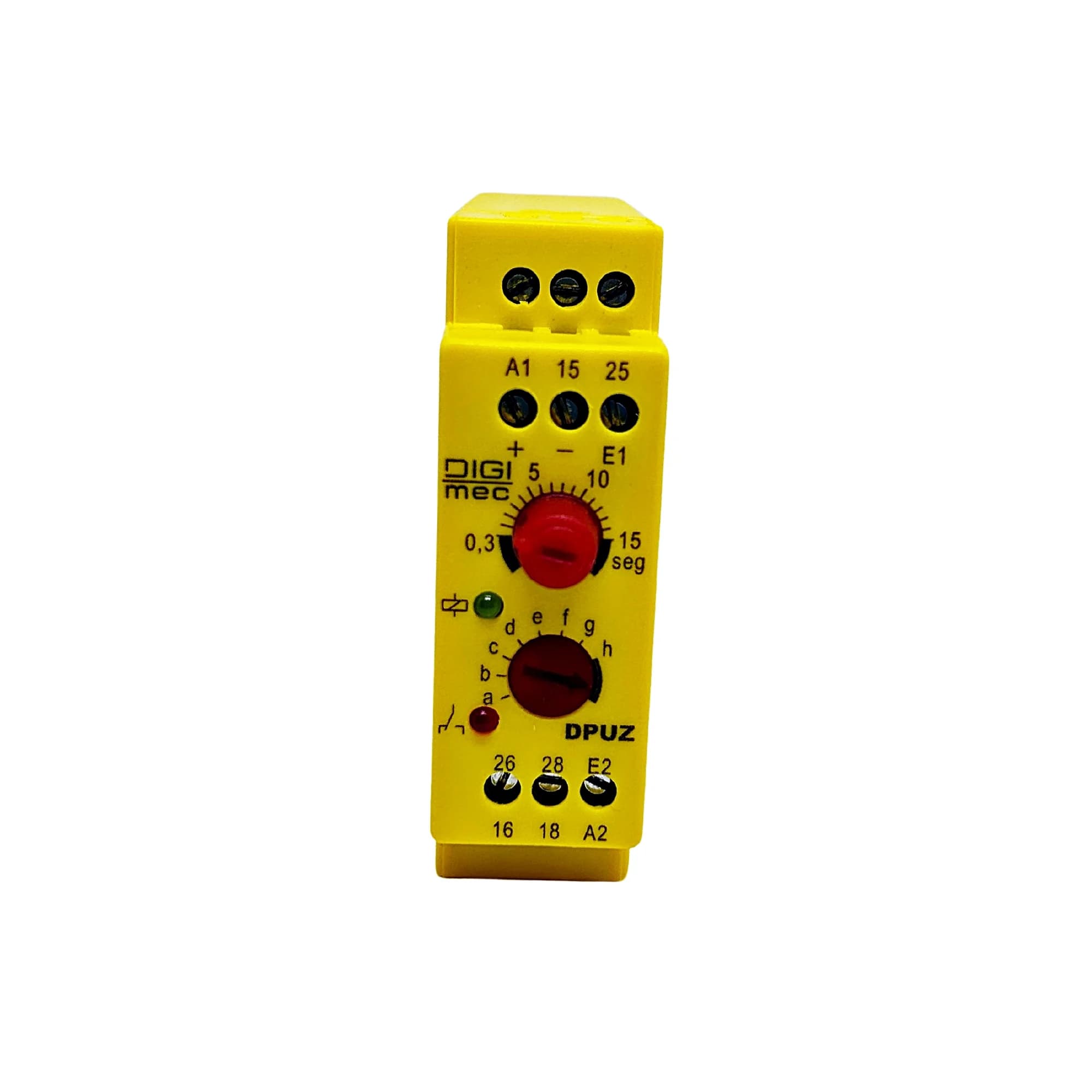

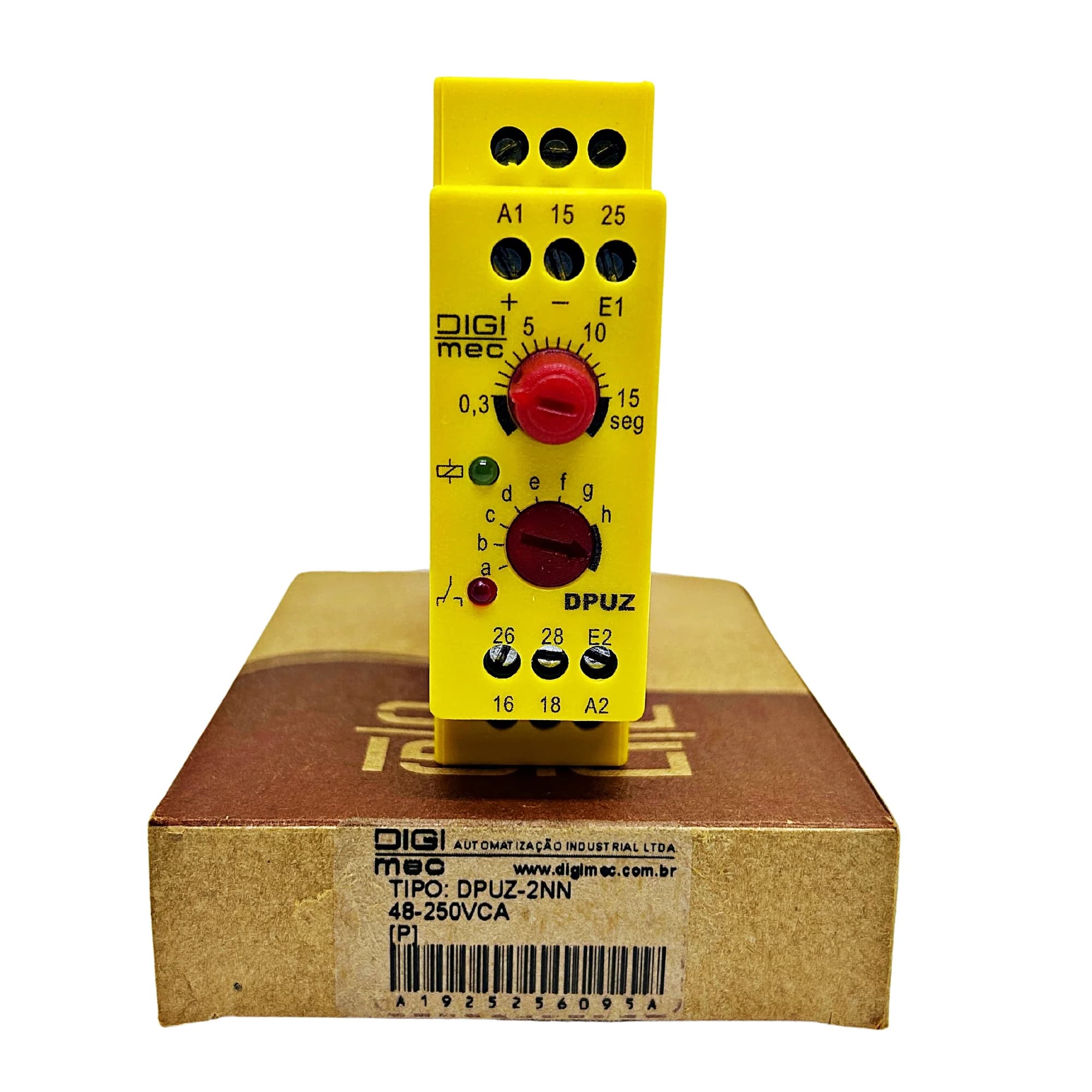

Introdução A Digimec apresenta para o mercado sua nova linha de detectores de movimento zero e sentido de rotação, tipo DPUZ-2NN foram desenvolvidos para detectar o movimento e ou sentido de rotação, provenientes de pulsos de sensores acoplados direto ou indiretamente a eixos de motores. Seu projeto acompanha diversos modos de funcionamento, todas selecionáveis via trimpot frontal para determinadas aplicações. Com tamanho compacto pode ser condicionadas em pequenos espaços, pois sua montagem é realizada em caixas plásticas, apresentando alta resistência a choques, vibrações e além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D. Principais Características Oito arranjos de funcionamentos, selecionáveis. Escala de tempo ajustável (movimento zero). Entradas para sensores NPN ou PNP. Dois contatos de saídas reversíveis. Caixa compacta e resistente. Funcionamento Os modelos tem como principio de funcionamento captar e amplificar pulsos provenientes de rodas dentadas acopladas direta ou indiretamente no eixo do motor a ser monitorado. Antes de energizar o equipamento, verificar polaridade do sensor PNP-NPN, configurar seu modo de funcionamento e selecionar o tempo desejado, quando selecionado funções para movimento zero. O equipamento uma vez energizado, ao detectar o sinal proveniente dos sensores, o mesmo será amplificado para exercer a função pré-determinada, que por sua vez controla seu modo de saída, sinalizada por led’s (aceso = energizado). Sempre que haja necessidade de modificar seu modo de funcionamento, obrigatoriamente deve-se desenergizar o equipamento, selecionar o modo desejado via cursor frontal e retornar a energizar.
