Descrição

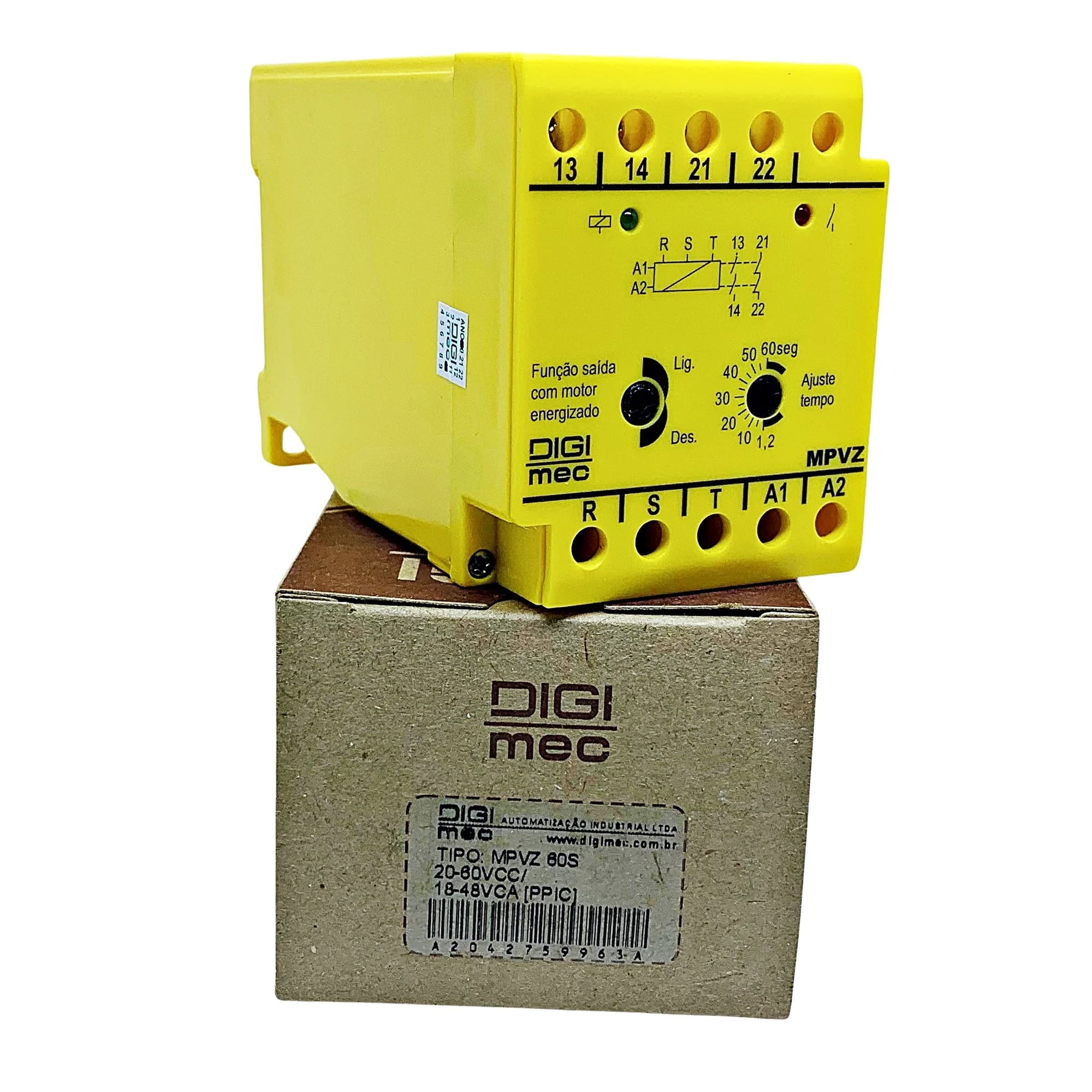

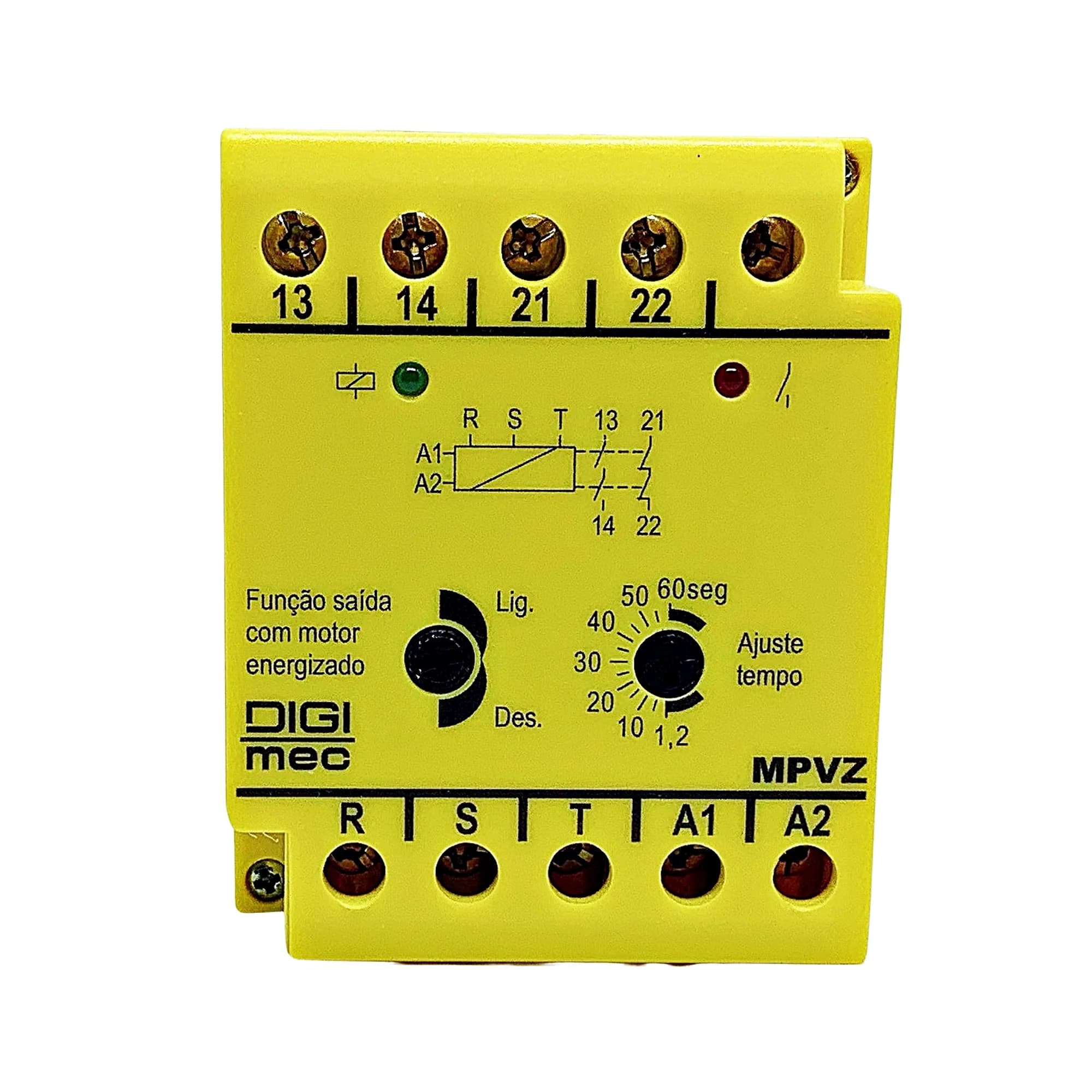

O detector de movimento zero tipo MPVZ foi desenvolvido para detectar a condição de parada, através da tensão residual na bobina devido a inércia do movimento de rotação do eixo. Utilizado apenas para motores elétricos trifásicos, este aparelho evita condições de risco para o operador e garante o desligamento seguro da máquina, através do intertravamento de contatos interno. Com tamanho compacto e fabricado em caixa plástica, pode ser condicionado em pequenos espaços e apresenta alta resistência a choques e vibrações, além de possuir um sistema de fácil fixação em trilho DIN, ou por parafusos. Principais Características Tensão mínima de detecção de 10 Vca Tempo de retardo no desligamento ajustável de 1,2 a 60 segundos. Entrada de medição trifásica de 110 a 480 Vca. Dois contatos de saída, 1 NA + 1 NF. Caixa compacta e resistente. Funcionamento Com o equipamento energizado, quando detectada em sua entrada de medição um valor de tensão 10 Vca, o relé inicia uma temporização de retardo no desligamento ajustável de 1,2 a 60 seg., somente após este período a saída é desenergizada O MPVZ não possui função de reset, ou seja, logo após o inicio do movimento do motor, este automaticamente energiza a saída e a mantém acionada até a próxima detecção de tensão residual
