Descrição

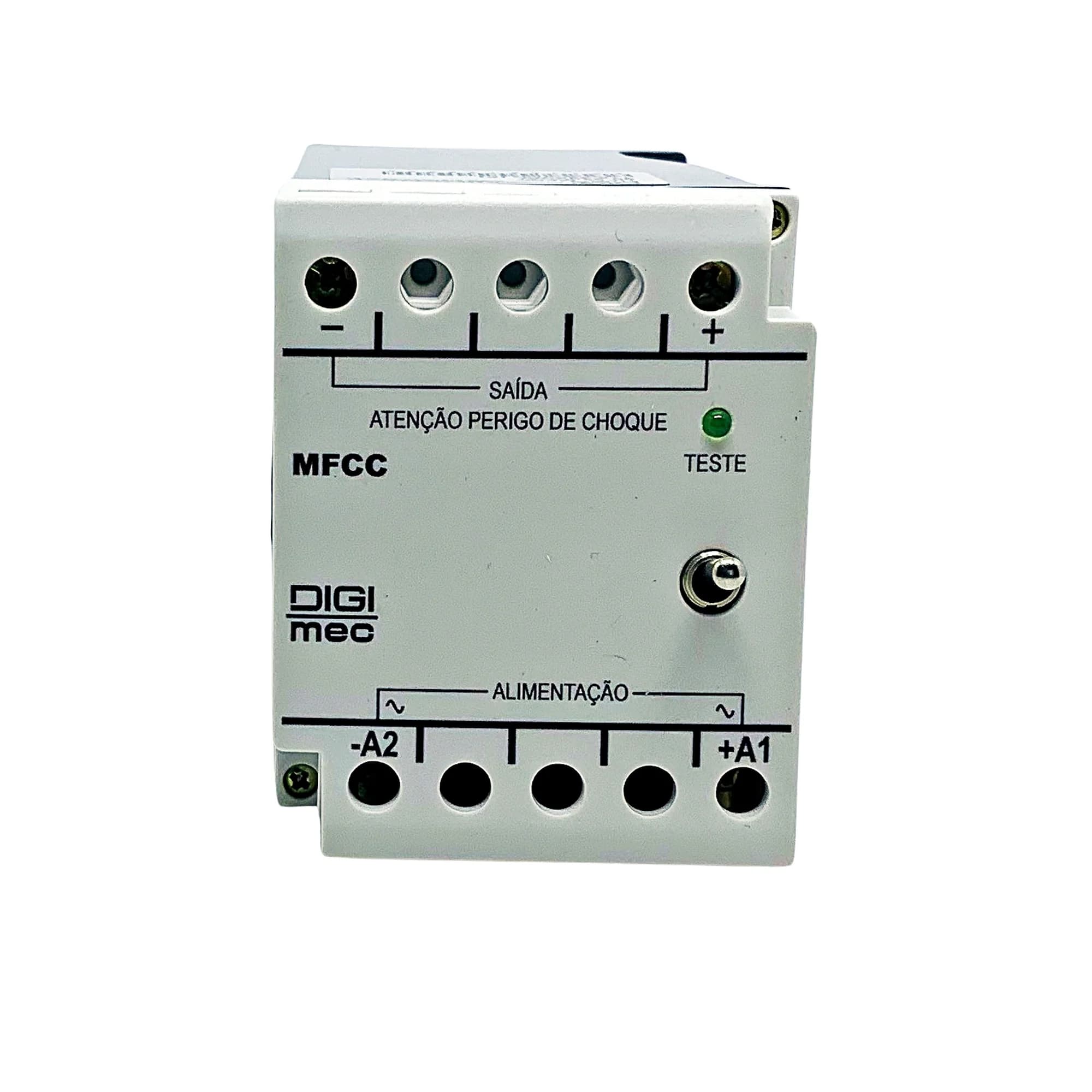

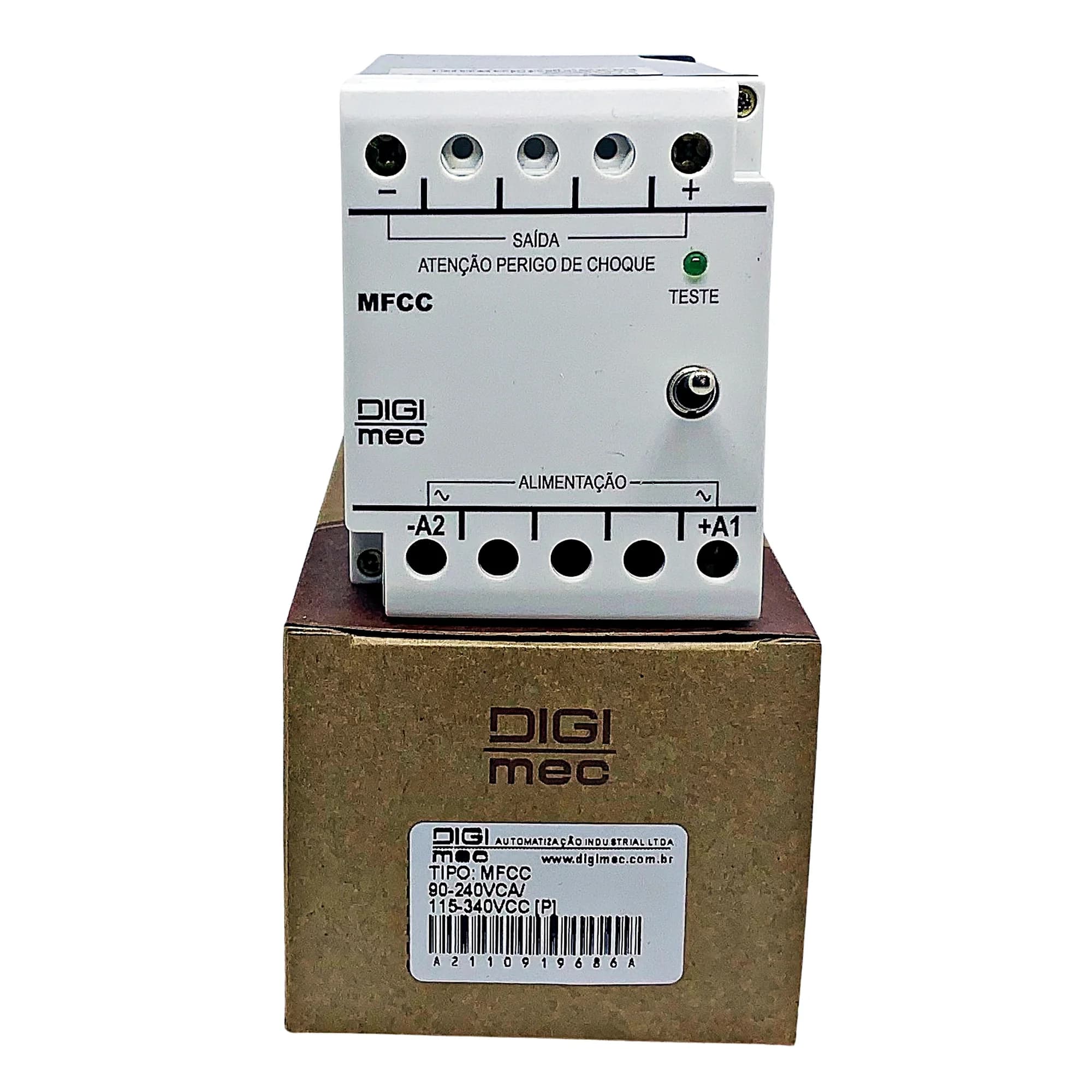

Introdução A fonte de alimentação auxiliar modelo MFCC é um banco de capacitores compacto tendo como aplicação principal o armazenamento de energia por um pequeno intervalo de tempo, para em caso de falta de energia, alimentar sistemas de proteção ou TRIP de disjuntor. Quando o aparelho for novo ou sem uso por um longo período de tempo, é necessário uma carga mínima de 6 horas antes de ser utilizado. As fontes auxiliares capacitivas, tipos MFCC e EFCC, foram desenvolvidas pela Digimec para proteção de dispositivos contra quedas e faltas de tensão momentâneas que possam causar danos a equipamentos ou pessoas. Confeccionadas em caixas de ABS para montagem em painéis elétricos, fixação em trilhos DIN ou parafusos. Principais aplicações Garantir a energia para bobinas de abertura de dispositivos de proteção, como contatores, disjuntores, relés ou disparadores de subtensão, contra quedas e faltas de tensão rápidas, permitindo o restabelecimento desta tensão com segurança. Funcionamento Havendo falta ou queda de tensão momentânea para a bobina de abertura de um dispositivo, haverá o disparo da carga de um capacitor que manterá esta bobina energizada, permitindo o retorno da tensão sem interferências. Dados técnicos Alimentação 90 - 240 Vca / 115 - 340 Vcc Frequência da rede 50-60 Hz Saída (polarizada + - ) Até 340 Vcc Capacitância (especificar) MFCC: 660 mF EFCC: 2 x 660 mF Temperatura ambiente De trabalho: 0 a 50º C De armazenamento: -10 a 65° C Umidade relativa de trabalho 20 - 90% sem condensação Grau de proteção nos bornes IP-20 Fixação Parafuso ou trilho DIN 35mm
