Descrição

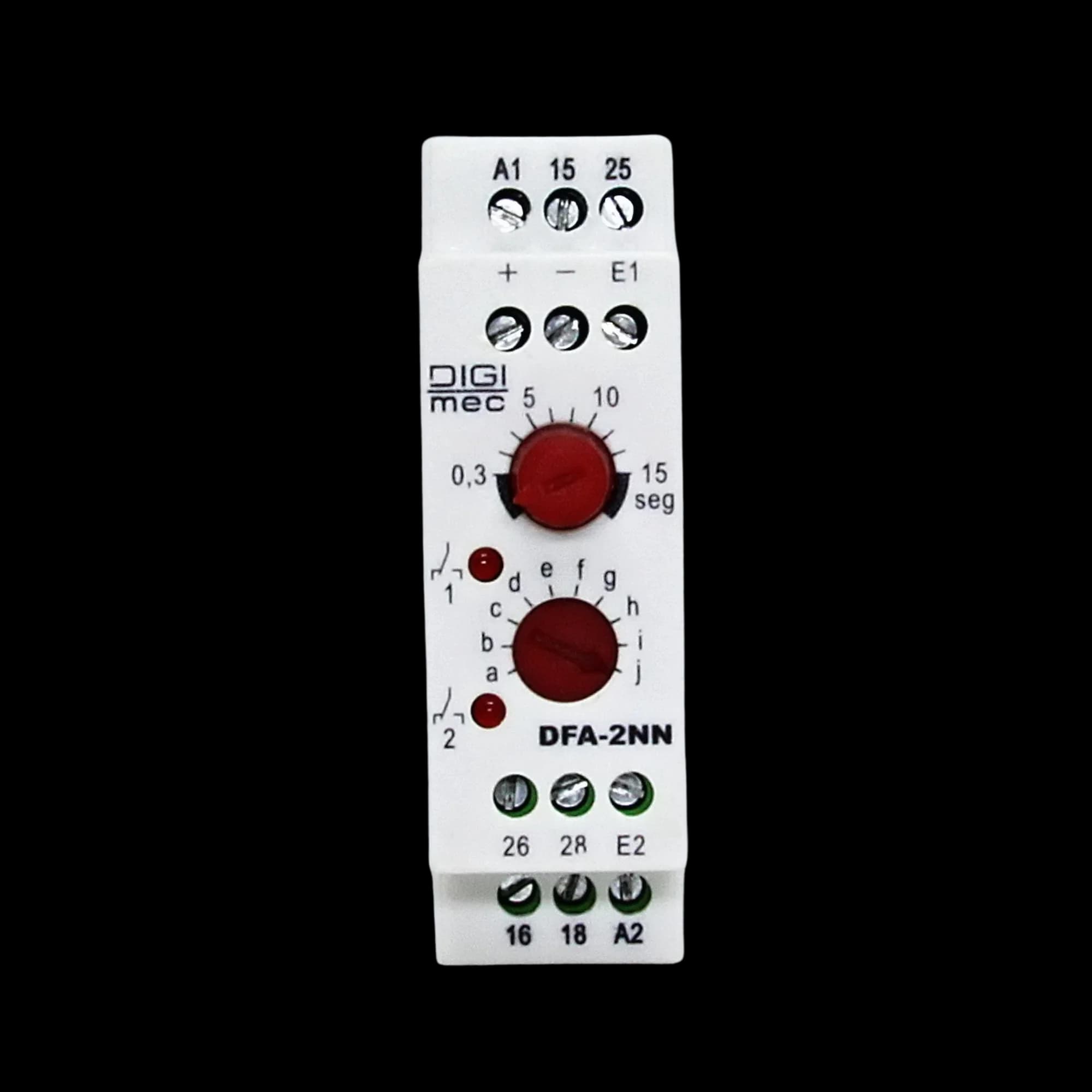

Introdução A Digimec apresenta para o mercado sua nova linha de fontes de alimentação para sensores tipos DFA e JFA. Foram desenvolvidas para detectar o acionamento e amplificar os sinais provenientes de sensores, sejam indutivos, capacitivos ou fotoelétricos que por si só seriam insuficientes para aplicações em sistemas. Seu projeto acompanha diversos modos de funcionamento, todas selecionáveis via trimpot frontal para determinadas aplicações. Com tamanho compacto pode ser condicionadas em pequenos espaços, pois sua montagem é realizada em caixas plásticas, apresentando alta resistência a choques, vibrações e além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D Principais Características Dez arranjos de funcionamentos selecionáveis. Escala de tempo ajustável. Entradas para sensores NPN e ou PNP. 2X saídas reversíveis. Caixa compacta e resistente. Funcionamento Os modelos DFA e JFA, tem como principio de funcionamento detectar o acionamento e amplificar os sinais provenientes de sensores. Antes de energizar o equipamento, verificar polaridade do sensor PNP-NPN, configurar seu modo de funcionamento e selecionar o tempo desejado. O equipamento uma vez energizado, ao detectar o sinal proveniente do(s) sensor(es) será amplificado para exercer a função pré-determinada, que por sua vez controla seu modo de saída, sinalizada por leds (aceso = energizado). Sempre que haja necessidade de modificar o modo de funcionamento, obrigatoriamente deve-se desenergizar o equipamento, selecionar o modo desejado via cursor frontal e retornar a alimentação. MODO FUNCIONAMENTO 2NN-2pp a Controle de nível- Enchimento b Controle de nível- Esvaziamento c Lógica AND d Lógica AND com retardo do desacionamento e Lógica AND com Impulso f Duplo acionamento Instantâneo g Duplo acionamento Instantâneo com retardo no desacionamento h Duplo Impulso temporizado I Sentido de rotação J Biestável Dados técnicos Alimentação (-15% +10%) 2NN/2PP: 24 Vca/Vcc ou 48-250 Vca Frequência da rede 50 - 60 Hz Consumo 3VA(aproximadamente) Fonte (sensor) 2NN/2PP: Tensão: 24Vcc Corrente: 60mA Frequência máx. de entrada 30Hz Entrada Sensor DFA/JFA-2PP = 2 X PNP Escala de tempo 15 segundos Precisão de escala 5% fim de escala (a 25ºC) Repetibilidade 4% fim de escala (a 25ºC) Relé de saída 2 x 5A 250 Vca máx. carga resistiva - reversível Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Tempo de estabilização térmica < 30 min Temperatura De trabalho: 0 a 50°C De armazenamento: -10 a +60°C Umidade relativa de trabalho 20 a 90% sem condensação Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Material da caixa Termoplástico Material dos contatos AgCdO Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm Fixação Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
