Descrição

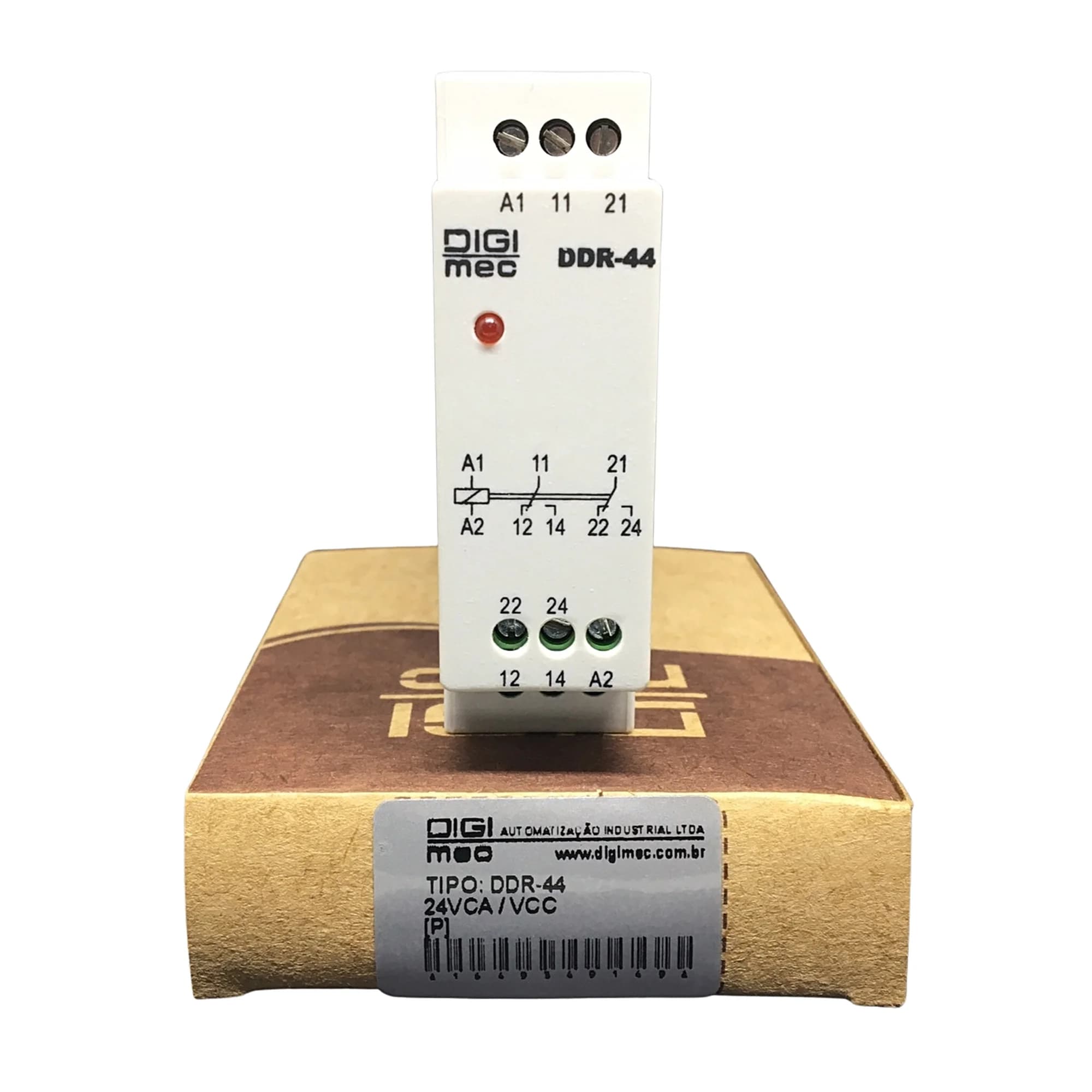

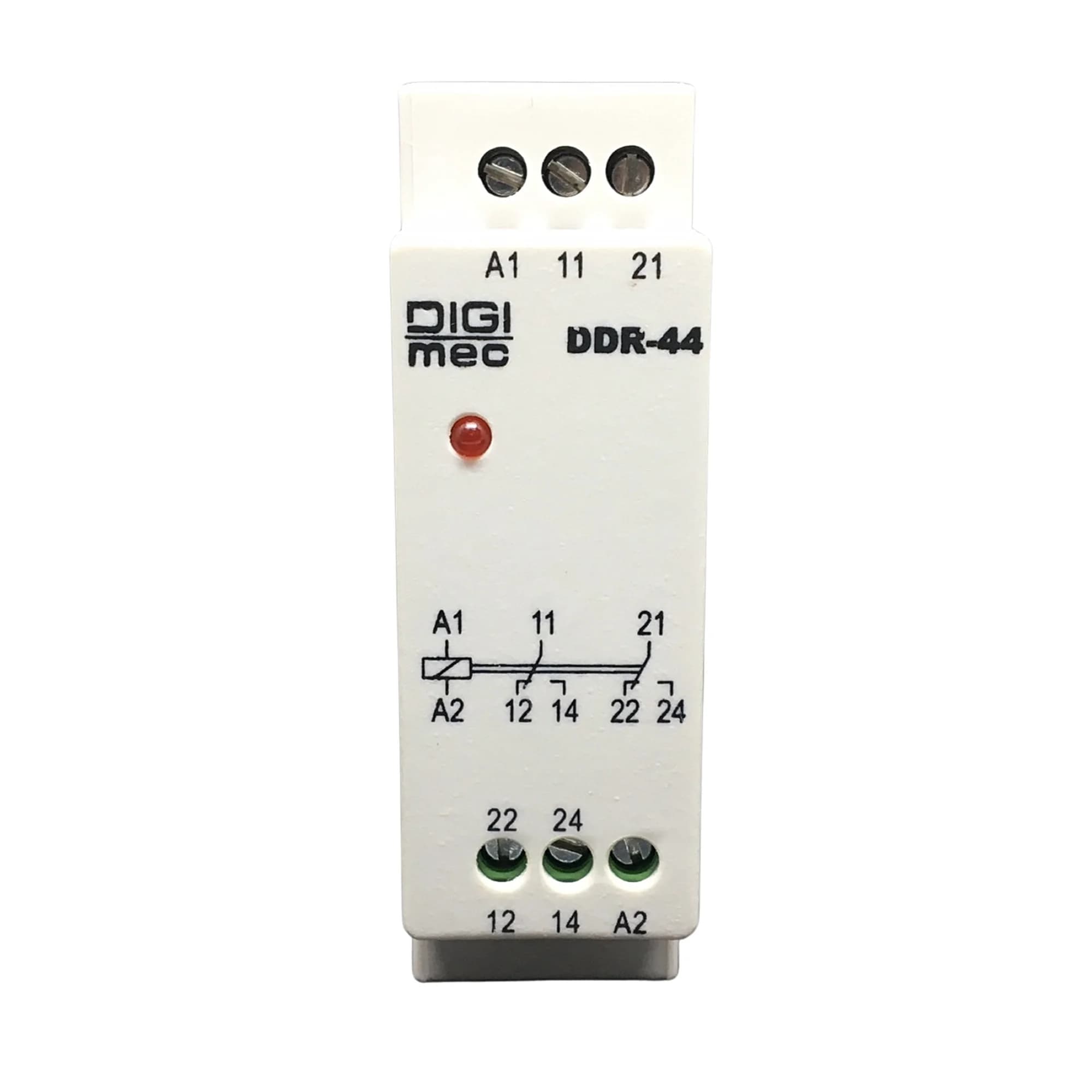

A Digimec Automatização Industrial Ltda desenvolveu sua linha de relés auxiliares com várias configurações de contatos e de alimentação que dão ao projetista e montador de painéis elétricos versatilidade em seu projeto e lay-out, economia de espaço físico além de manter a uniformidade dos elementos e estética quando usados com outros aparelhos de nossa linha de fabricação como, por exemplo, temporizadores, relés de proteção, etc. São apresentados em caixa plástica (ABS), norma DIN, largura 22,5 mm, para montagem interna em painéis com fixação por parafusos ou em trilho DIN 46277. ARRANJO DE CONTATOS O relé auxiliar da série DDR-44, é apresentado em versão com dois relés numa mesma caixa. DADOS TÉCNICOS Alimentação 6, 12, 24, 48, 90 a 240 Vca / 6, 12, 24, ou 48 Vcc (especificar) Freqüência da rede 50 - 60 Hz Consumo aproximado DDR-4: 3 VA Demais tipos: 5 VA Potência máxima de comutação 150 W / 1250 VA Corrente máxima de comutação 5 A ( carga resistiva ) Tensão máxima de comutação 250 Vca (5A), 220 Vcc (0,1A) Valores normais de comutação 250 Vca, 5 A / 30 Vcc, 5 A Mínima carga 5 Vcc, 100 mA Resistência de contato < 100 mO Tempo de operação < 15 ms ( à tensão nominal ) Tempo de desenergização < 10 ms ( à tensão nominal ) Resistência de isolação 100 MO a 500 Vcc (do relé interno) Rigidez dielétrica do relé 1KV por 1 minuto entre contatos abertos e 1,5KV por 1 minuto entre contatos e bobina Resistência de vibração 10 G se desenergizado e 30 G se energizado ( em ambas as condições em 55 Hz ) Resistência de choque 10 G se desenergizado e 100 G se energizado Vida útil esperada Mecânica > 107 operações / Elétrica à carga nominal > 105 Temperatura ambiente 50ºC máxima Sinalização Led indicativo correspondente à bobina energizada
