Descrição

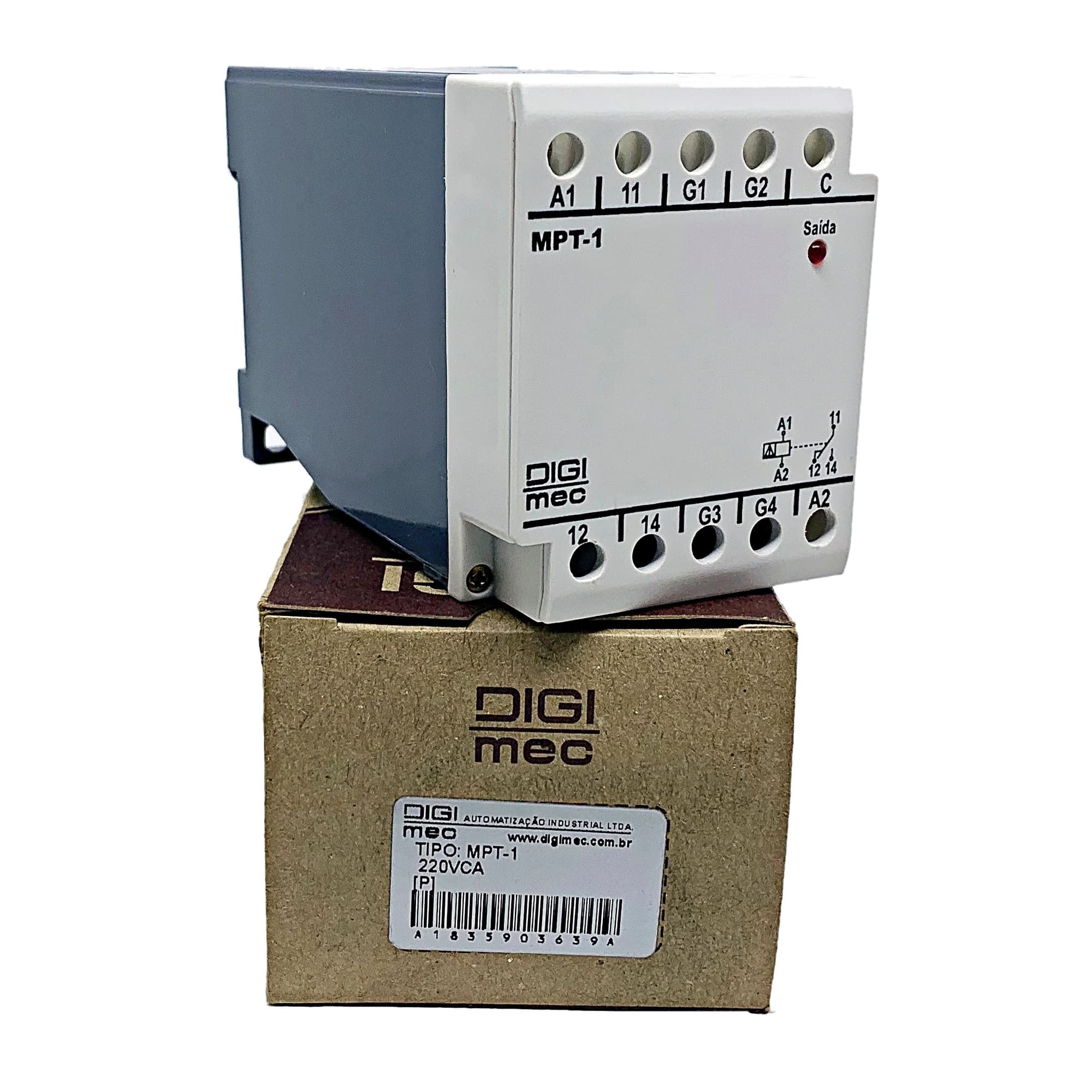

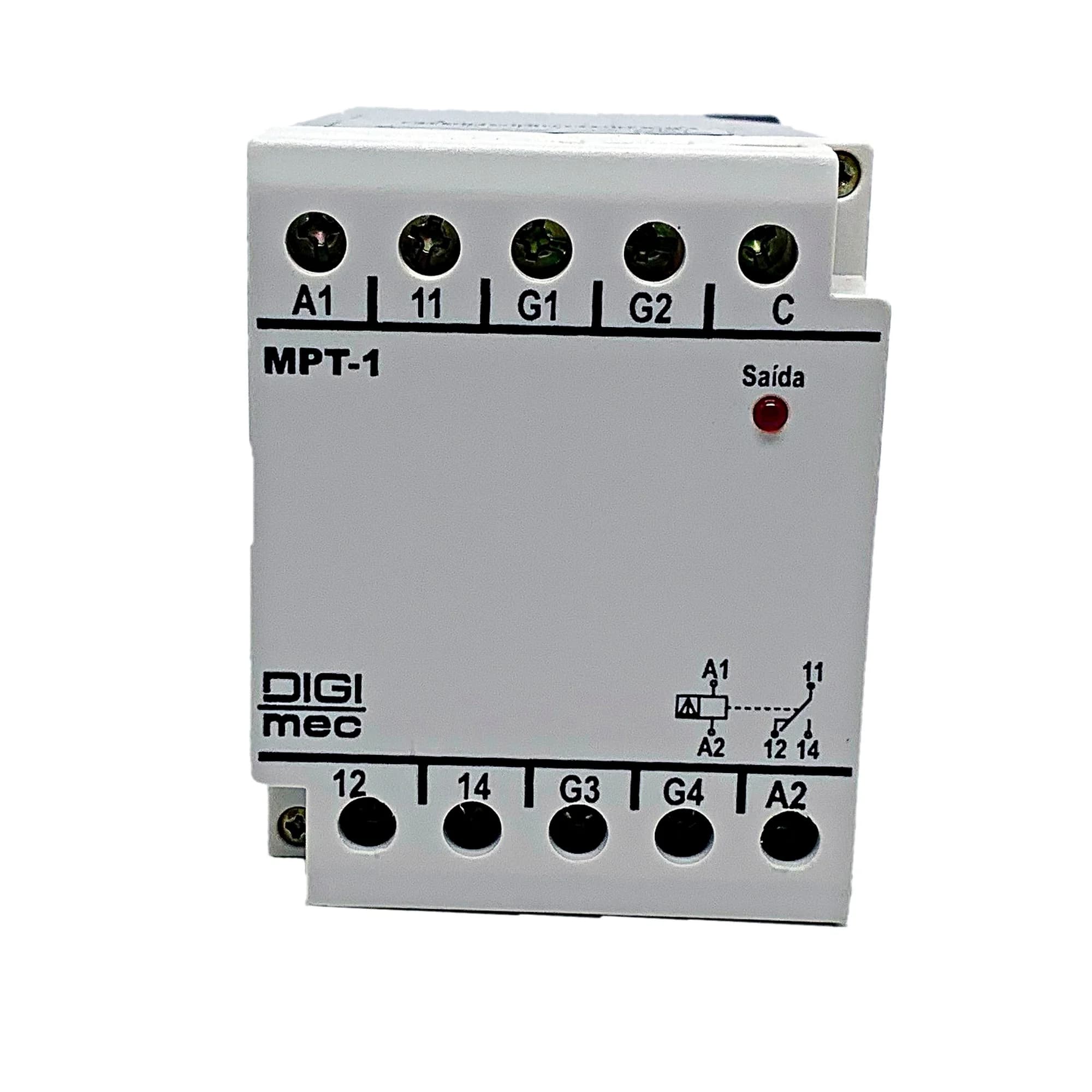

Introdução Os relés de proteção térmica tipos MPT-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que trabalham com sensores de temperatura tipo PTC (coeficiente positivo de temperatura) inseridos em seus enrolamentos ou mancais. Com dimensões compactas, eles podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência a choques e vibrações além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos (mediante adaptador opcional para caixa D). Principais aplicações Proteção de enrolamentos ou mancais de motores, geradores elétricos, bombas etc. contra superaquecimento causados por comutações frequentes, falta de lubrificação, falta de ventilação, proporcionando uma eficiente proteção independentemente da corrente que circulam nos disjuntores ou relés de sobrecarga. Funcionamento A medição de temperatura é feita através de sensor(es) do tipo PTC, que tem em suas características um coeficiente: Temperatura de disparo. Alimentando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho, (led indicativo Saída aceso) e assim permanece até que a temperatura do sensor ou de pelo menos um sensor dos grupos de sensores PTC ligados a ele, atinja seu valor nominal (temperatura de disparo), comutando então, para a posição de repouso. O retorno ao trabalho, após a normalização da temperatura, ocorre de forma automática nos modelos DPT-1 e MPT-1 e manualmente após pressionar o botão de reset nos modelos DPTR-1 E MPTR-1.
