Descrição

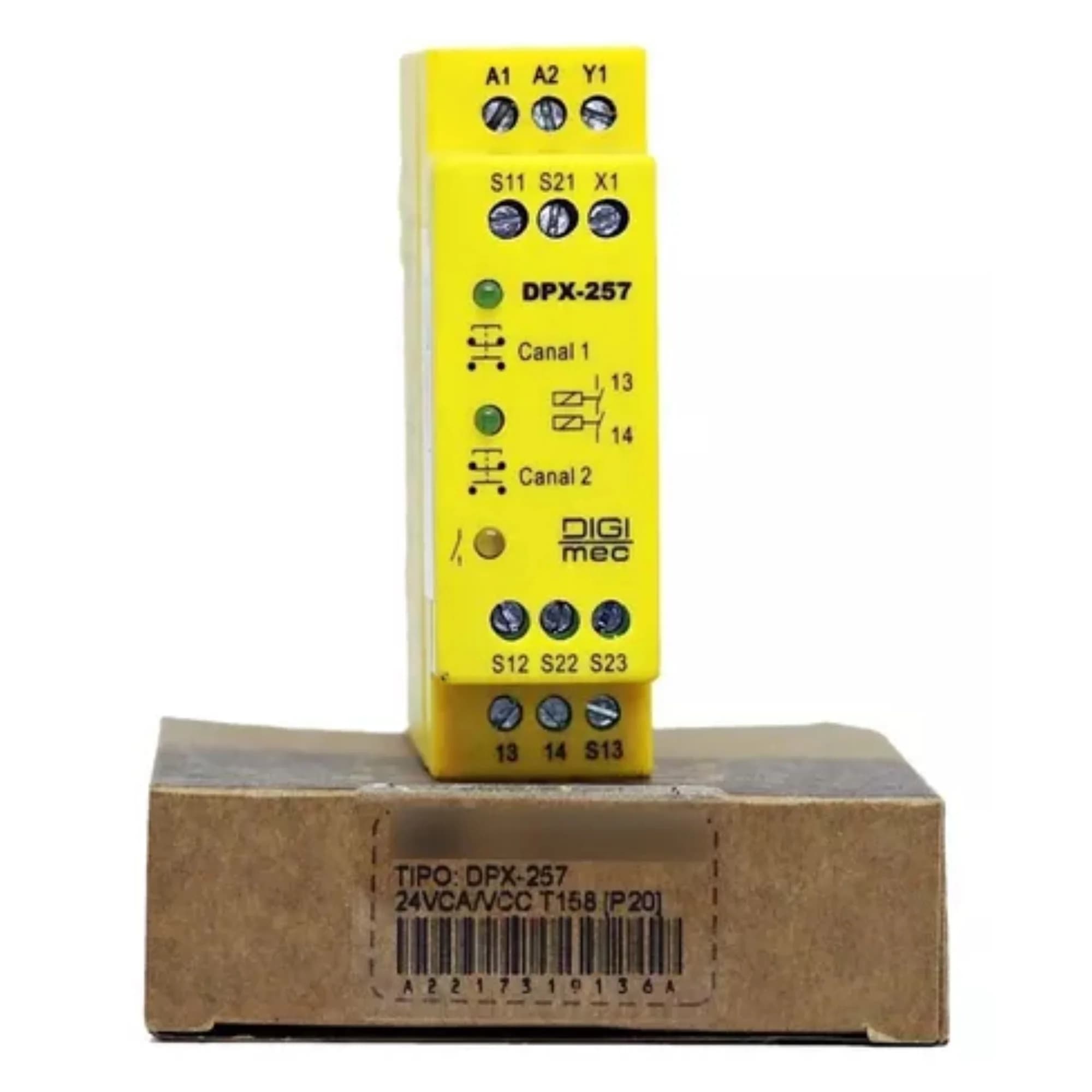

O relé microprocessado de simultaneidade bimanual, série DPX-158 T4, foi desenvolvido para aplicações industriais, atendendo as normas de segurança ABNT NBR 14153, categoria de comando 4, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Podem ser acionados por botões comuns, botões ópticos ou por sensores capacitivos. Montados em caixas plásticas padronizadas com fixação através de trilho DIN ou parafusos mediante o uso de adaptador opcional. APLICAÇÃO Prensas. Guilhotinas. Máquinas de solda. Puncionadoras. Sistemas de máquinas, equipamentos e periféricos da categoria de comando 4. NORMAS NBR 14152, segurança em máquinas - dispositivos de comando bimanuais - aspectos fundamentais e princípios para projeto; NBR 14153, segurança em máquinas - partes de sistemas de comando relacionados à segurança - princípios gerais para projeto; NBR 13930, prensas mecânicas - requisitos de segurança. IEC 61.508 (Functional Safety of Electrical/Electronic/Programmable Electronic Safety-related Systems). EN ISO 13.849-1-2006 (safety-related parts of control systems-part 1- general principles for design). IEC/EN 60204-1-2006 (Safety of machinery ? Electrical equipment of machines). MONITORAÇÃO Monitoração dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras). Entrada duplo canal NA + NF e NPN + PNP. Monitoração de simultaneidade no acionamento (máximo 0,5 s) - impede que o sistema seja burlado . FUNCIONAMENTO Ao pressionar os botões de forma simultânea (em um intervalo máximo de 0,5 seg) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual. Após o acionamento, liberando ambos os botões, os contatos voltam para posição de repouso aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 0,5 seg. os contatos de saída permanecem na posição de repouso. Indicação LED remoto (S11/X1): LED remoto pisca lento enquanto estiver em repouso. LED remoto pisca rápido quando ocorrer algum defeito. DADOS TÉCNICOS Categoria de comando 4 - (ABNT NBR-14153) Alimentação 220 Vca ou 24 Vca / Vcc Frequência da rede 50 - 60 Hz Consumo 3 VA (aproximadamente) Número de canais 2 Tipo de contato NF Tempo de acionamento < 0,5 seg. Tempo de pulso p/ modo temporizado Fixo 2 seg. Tensão do canal S11/S12/S13 24 Vcc PNP Tensão do canal S21/S22/S23 24 Vcc NPN Tensão do canal S21/Y1 24 Vcc NPN (monitoração) Corrente máxima para alimentação 25 mA de componentes semicondutores no duplo canal Tempo de comutação 20 ms Tempo de retorno 100 ms Tempo de estabilização térmica < 30 min Tempo de energização < 2 seg Relés de saída 2 x 5A 250 Vca máx. carga resistiva ? NA Vida útil dos contatos Mecânica (sem carga) 10.000.000 operações Elétrica (com carga resistiva) 100.000 operações Ensaios de EMC - relatórios de medição: 11841 - 204 de 21/10/2011 emitido pelo IPT IEC 60255-22-2, 60255-22-3, 60255-22-4, 60255-22-5, PX 055/11 de 18/01/2013 emitido pelo INPE/LIT 60255-22-6, 61000-3-2, 61000-4-8, 61000-4-11 e CISPR-22 Temperatura de trabalho 0 a 50°C Temperatura de armazenamento -10 a 60°C Umidade relativa de trabalho 20 a 90 % sem condensação Terminais de saída Parafusos com alojamento fixo Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Imunidade ao distúrbio Atendendo IEC 801-4 nível III e IEC 2254 Material da caixa Termoplástico Fixação Trilho DIN 35mm ou parafuso (com uso de acessório opcional) Sinalização / Indicação LED de operação (canal 1 e canal 2) e Contatos de saída (K1 / K2 ISENÇÃO DE RESPONSABILIDADE Não assumimos nenhuma responsabilidade por danos e falhas operacionais causadas por erros de projeto elétrico, montagens incorretas ou não observação deste manual de instruções. Também não assumimos nenhuma responsabilidade adicional por danos causados pela utilização de peças sobressalentes e/ou acessórios não homologados pelo fabricante.Por motivo de segurança não são permitidos quaisquer reparações, alterações ou modificações executadas por conta própria, nestes casos a DIGIMEC se exime da responsabilidade pelos danos resultantes.
