Descrição

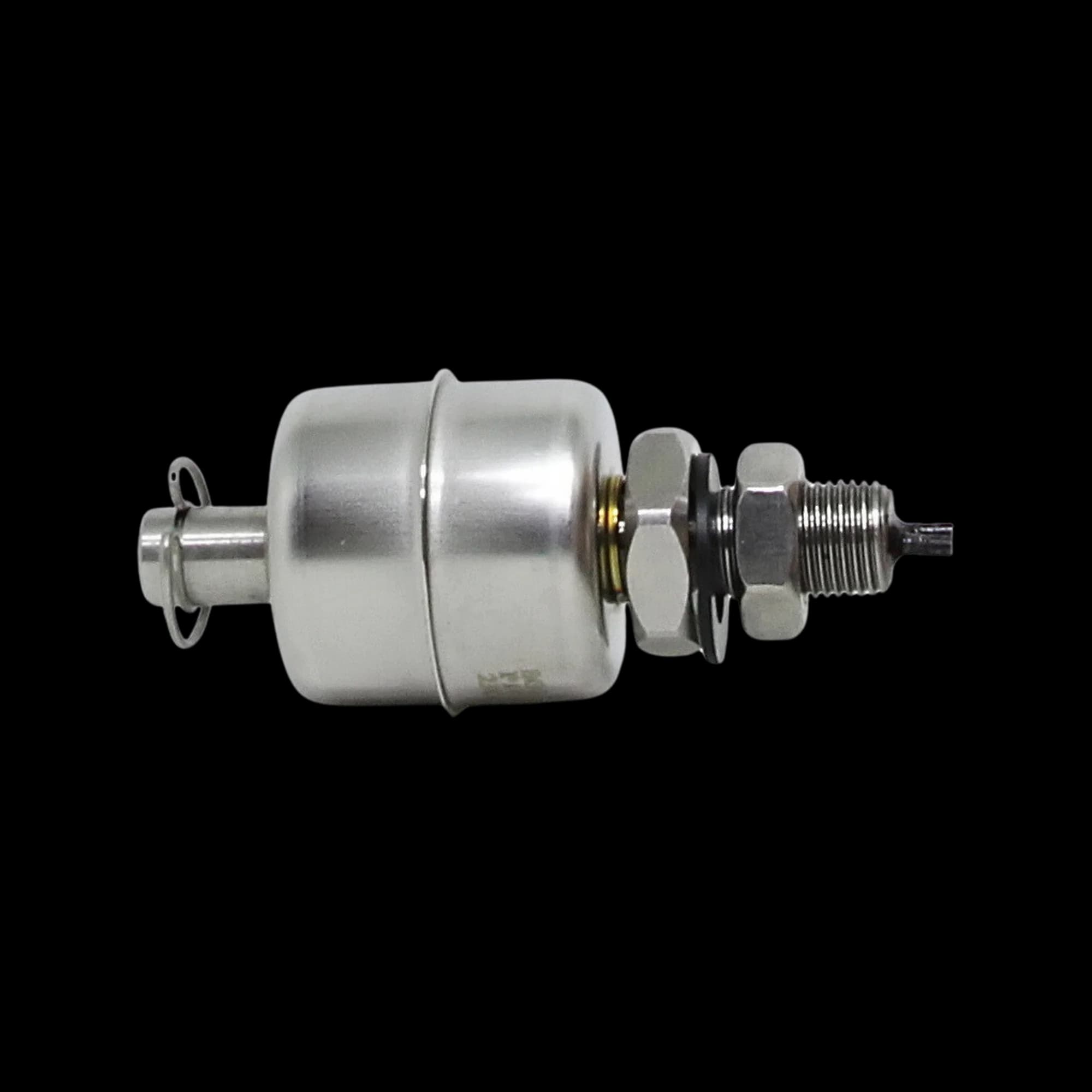

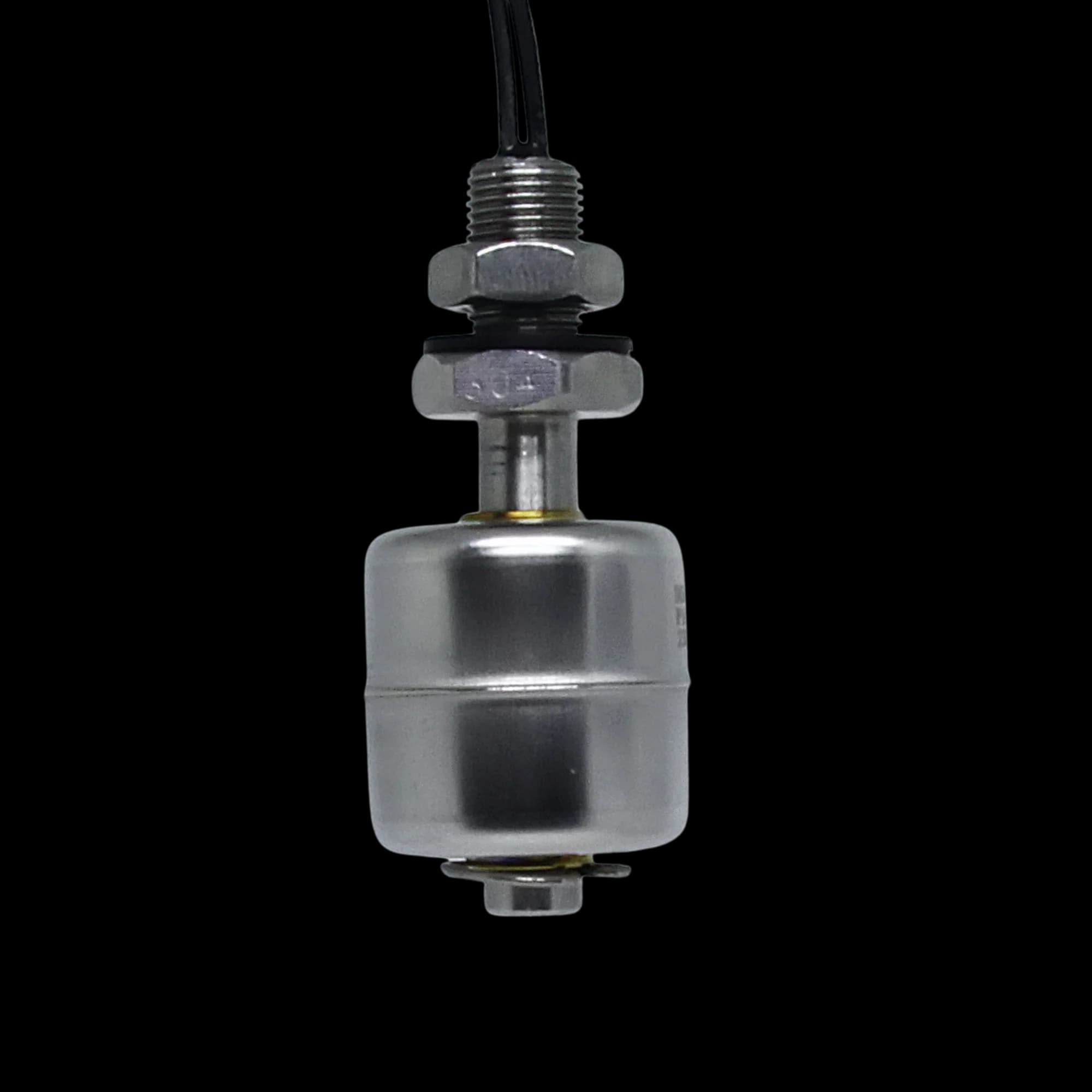

Introdução Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação. Principais aplicações São aplicações típicas dos sensores de nível RF: Controle e supervisão do nível em reservatórios de água, produtos químicos lubrificantes, combustíveis, destiladores, etc. Funcionamento Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre. GRAVIDADE ESPECÍFICA Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado. PROTEÇÃO Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis. Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc. Os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis. Dados técnicos Tensão máxima de comutação 220 Vca/200 Vcc Corrente máxima de comutação* 0,5 A Potência máxima de comutação* 50 W Pressão máxima RF-3001D: 10 kg/cm² RF-4501D: 12 kg/cm² RF-3501D: 10 kg/cm² RF-5001D: 30 kg/cm² Densidade do líquido (SG) RF-3001D: 0,7 RF-4501D: 0,65 RF-3501D: 0,7 RF-5001D: 0,55 Cabo de ligação 2 x 22 AWG x 30 cm Grau de proteção da saída elétrica IP 66 Temperatura de operação -20 a 120°C Material Aço inox 304 Instalação Vertical: RF-3001D, RF-3501D, RF-4501D, RF-5001D Contato N.A ou N.F
