Descrição

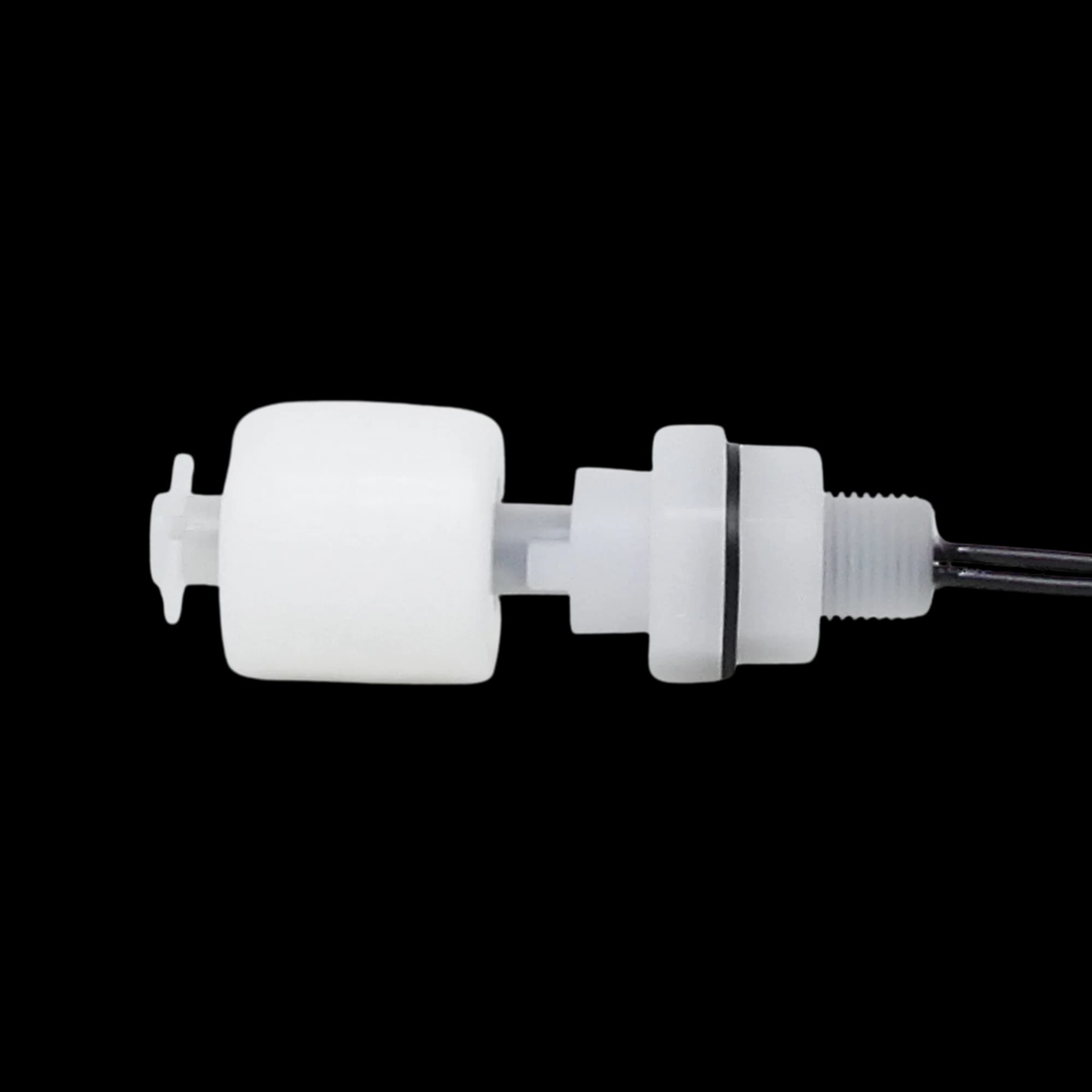

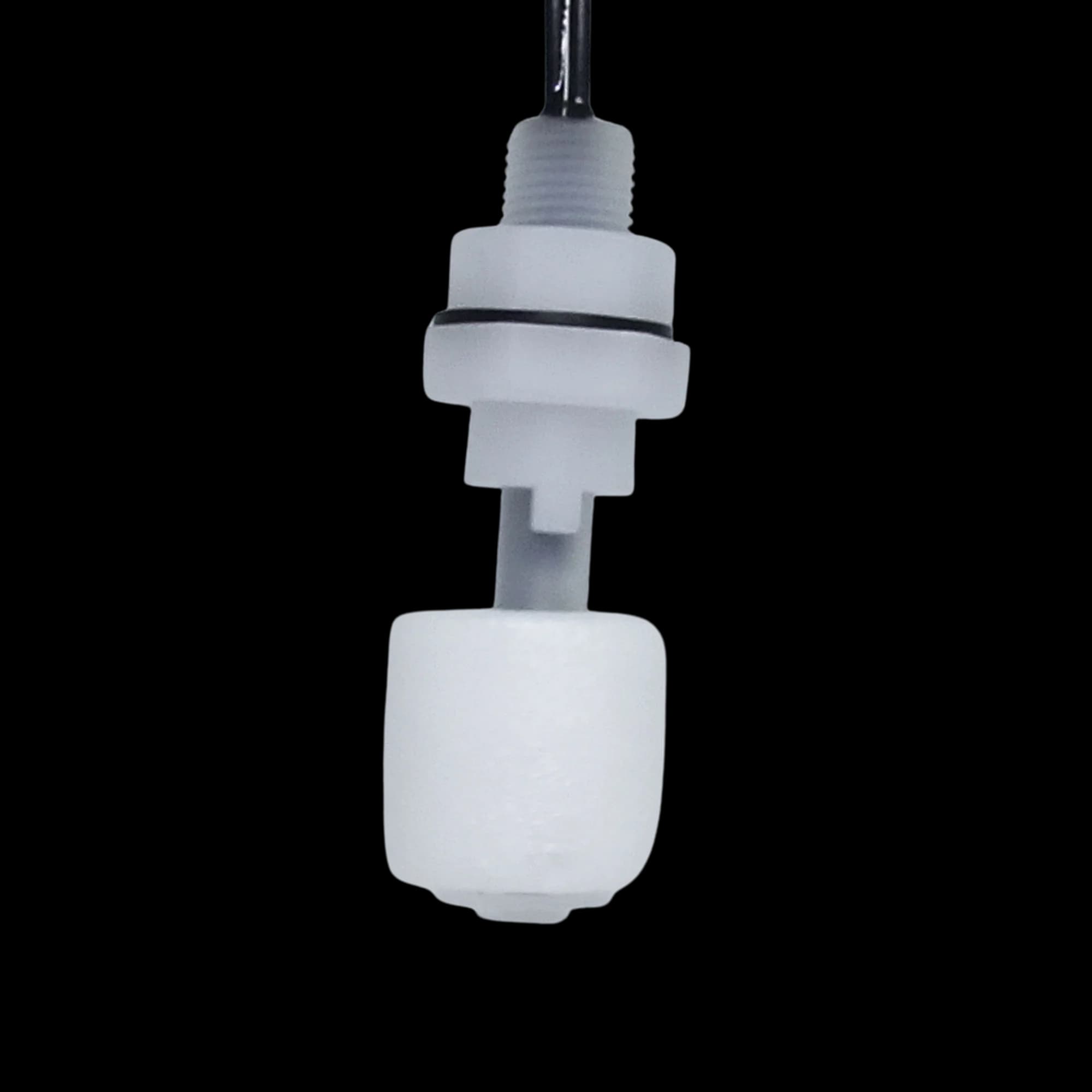

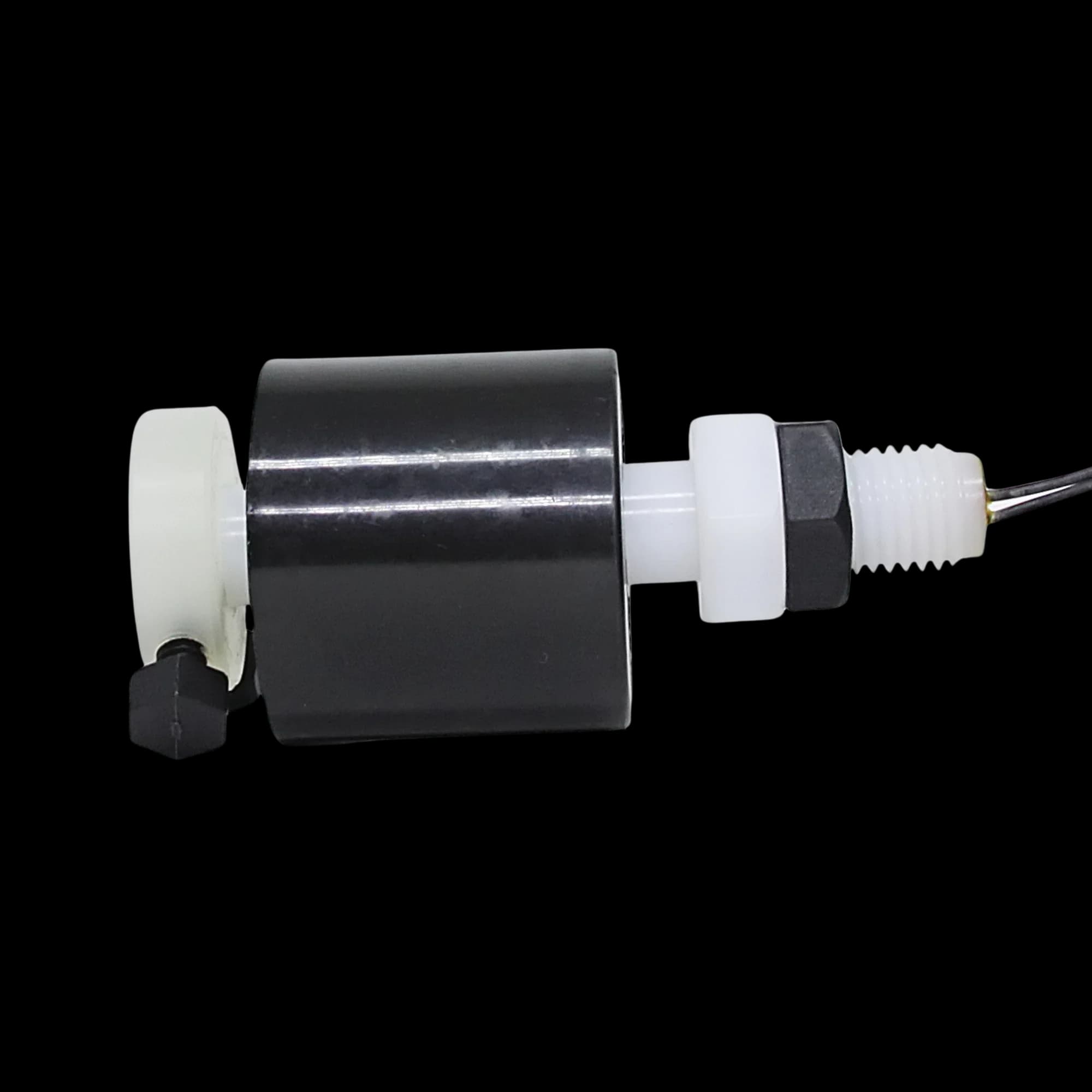

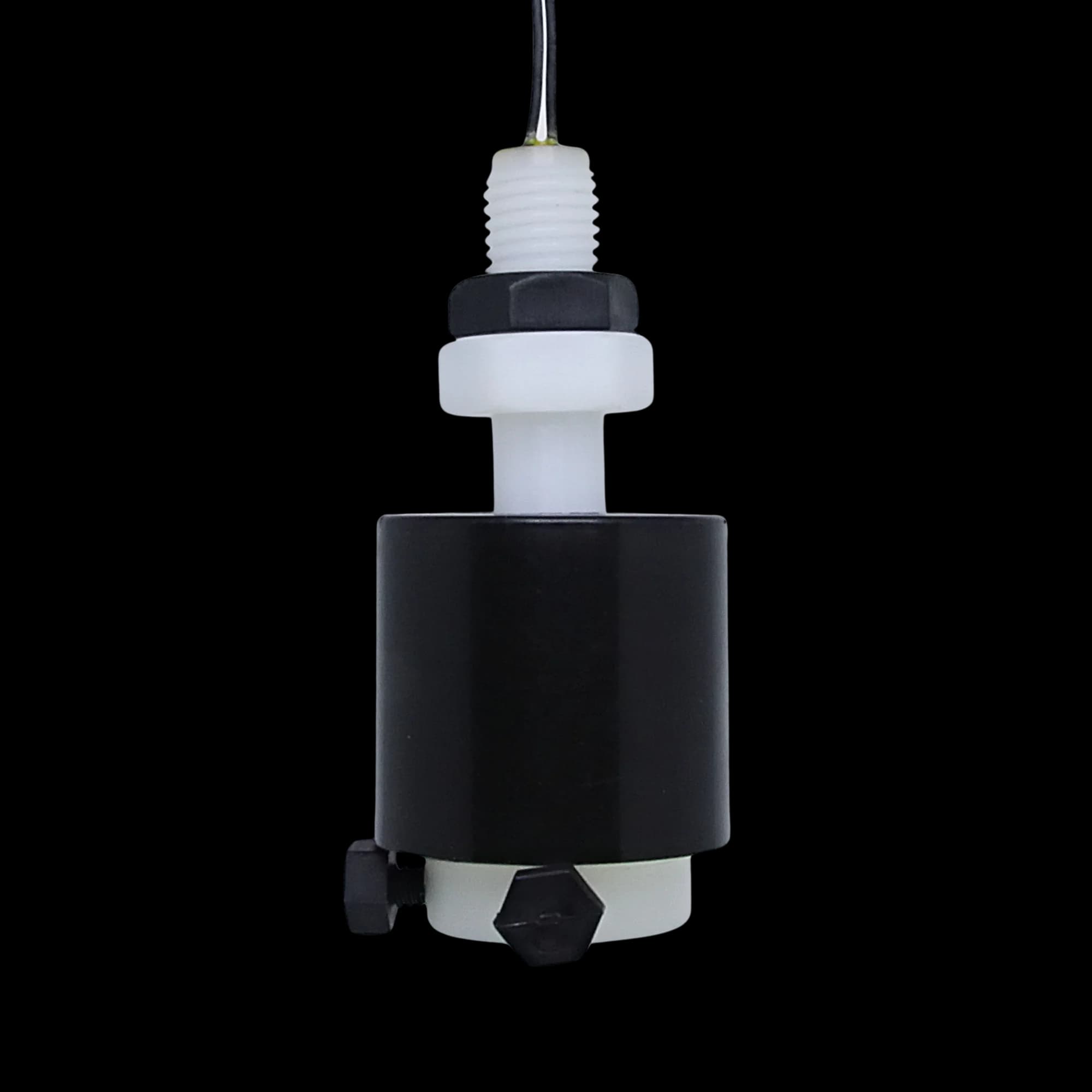

Introdução Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação. Principais aplicações São aplicações típicas dos sensores de nível RF: Controle e supervisão do nível em reservatórios de água, produtos químicos lubrificantes, combustíveis, destiladores, etc. Funcionamento Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado, o contato é desfeito e o circuito elétrico abre. GRAVIDADE ESPECÍFICA Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado. PROTEÇÃO Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis. Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis. Dados técnicos Tensão máxima de comutação RF-0V11F: 125 Vca Demais: 220 Vca/200 Vcc Potência máxima de comutação* RF-0V11F, RF-OV61F: 10 W Demais: 50 W Corrente máxima de comutação* 0,5 A Pressão máxima 4 kg/cm² Densidade do líquido (SG) RF-OV11F: 0,75 RF-OV21D : 0,7 RF-OV31D: 0,5 RF-OV61F: 0,65 RF-OV81D: 0,6 RF-OV51D: 0,8 RF-OV41D: 0,7 Cabo de ligação 2 x 22 AWG x 30 cm Grau de proteção da saída elétrica IP 66 Temperatura de operação -20 a 80°C Material RF-OV41D: Borracha nitrílica (NBR) Demais: Polipropileno (PP) Peso RF-OV11F: 12 g RF-OV21D: 18 g RF-OV31D: 12,8 g RF-OV41D: 23 g RF-OV51D: 23 g RF-OV61F: 16 g RF-OV81D: 180 g Instalação Vertical Contato N.A ou N.F
