Descrição

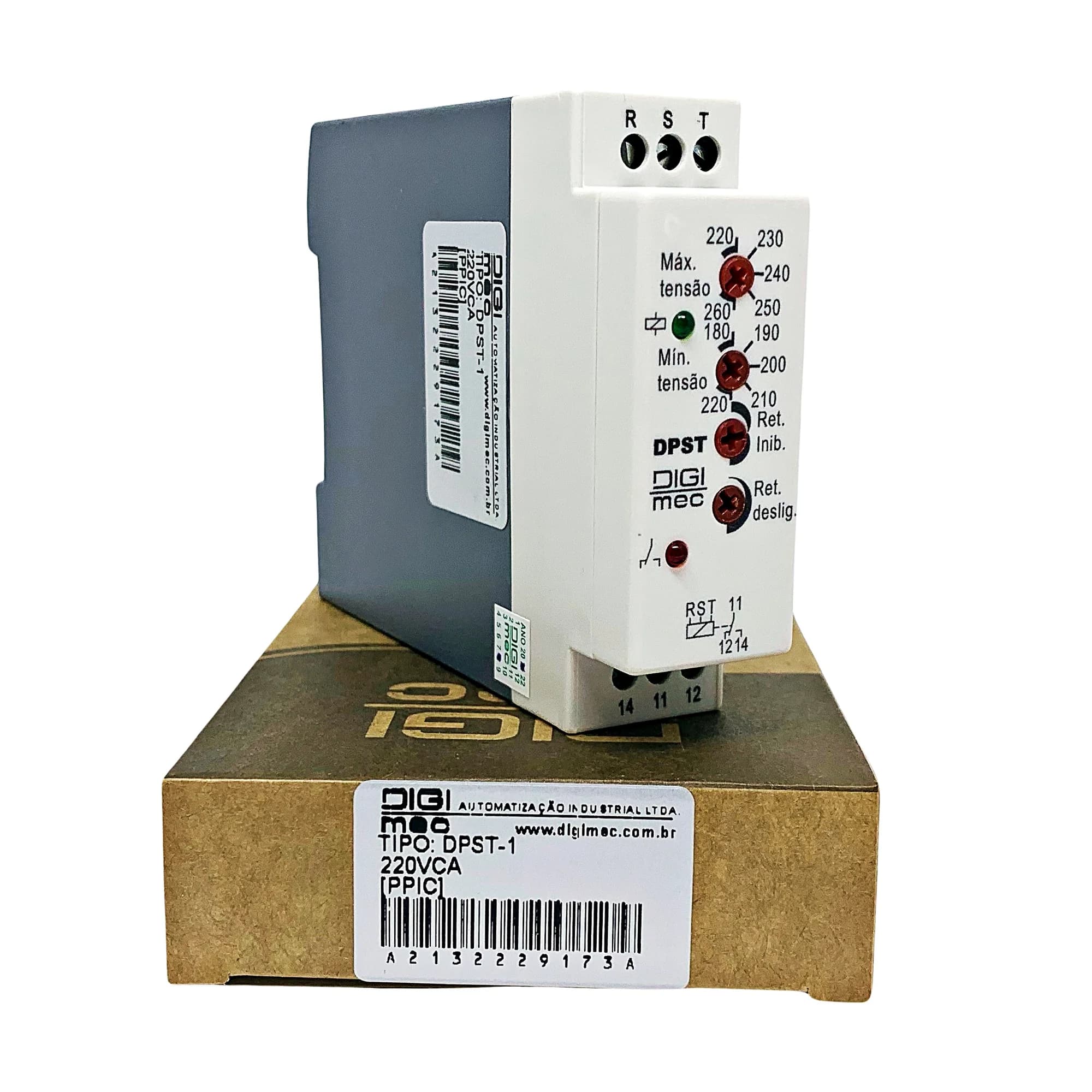

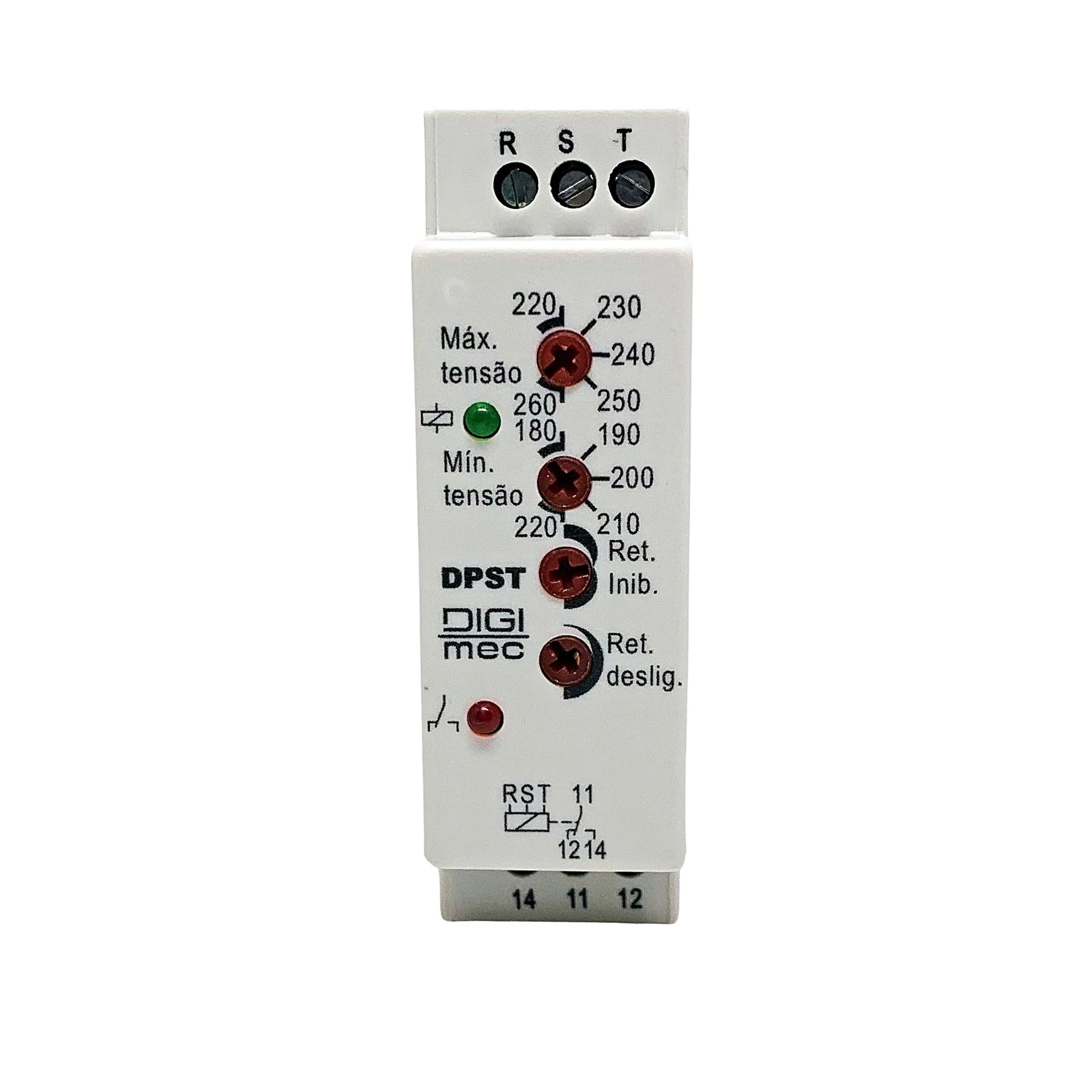

Desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver anomalias como falta de fase, inversão da sequencia trifásica, desequilíbrio entre fases, subtensão ou sobretensão, essa linha de supervisores possui tempos ajustáveis de inibição, retardo no ligamento ou desligamento. Os modelos com final “A” possuem alimentação auxiliar. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos, através de adaptador opcional para caixas D. PRINCIPAIS CARACTERÍSTICAS Supervisor de tensão trifásica. Leitura True RMS. Ajuste de subtensão e sobretensão. Tempos de inibição, retardo no ligamento e desligamento ajustáveis. Falta e sequência de fase. Modelos com alimentação auxiliar. Caixa compacta e resistente. FUNCIONAMENTO Os relés possuem tempos ajustáveis para retardo no ligamento ou inibição (ambos selecionáveis via cursor frontal) e outro para retardo no desligamento. Com a rede trifásica ligada ao aparelho, os relés de saída do supervisor serão energizados (função com tempo de inibição). Caso seja selecionado tempo de retardo no ligamento, os relés serão energizados após o período definido via frontal e assim permanecerão até que ocorra: falta de fase, inversão da sequencia trifásica, desequilíbrio entre fases, subtensão ou sobretensão. Caso o valor de alimentação da rede diminua ou aumente até valores individualmente ajustáveis no frontal do aparelho, os relés de saída somente passarão para o estado de repouso após o tempo ajustado no retardo de desligamento. Sua sinalização de saída energizada ou desenergizada é feita com indicação por led. O led, quando ligado, indica relé energizado e, quando desligado, indica saída desenergizada. Ao decorrer os tempos ajustáveis ou anomalia no sistema trifásico como subtensão ou sobretensão, o led de saída vem a piscar. Caso a anomalia persista, após o tempo de retardo no desligamento, a saída será desenergizada. CONCEITOS DE FUNCIONAMENTO Desequilíbrio entre fases O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados. Falta de fase O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando DADOS TÉCNICOS Alimentação/medição : 110, 220, 380, 440, 460 ou 480 Vca (-20% +20%) (especificar) Frequência da rede 50 - 60 Hz Consumo 3 VA (aproximadamente) Subtensão 110 Vca – ajustável de 90 a 110 Vca 220 Vca – ajustável de 180 a 220 Vca 380 Vca – ajustável de 260 a 380 Vca 440 Vca – ajustável de 350 a 440 Vca 460 Vca – ajustável de 370 a 460 Vca 480 Vca – ajustável de 390 a 480 Vca Sobretensão 110 Vca – ajustável de 110 a 130 Vca 220 Vca – ajustável de 220 a 260 Vca 380 Vca – ajustável de 380 a 460 Vca 440 Vca – ajustável de 440 a 530 Vca 460 Vca – ajustável de 460 a 550 Vca 480 Vca – ajustável de 480 a 570 Vca Ajuste de inibição 0 a 20 segundos Ajuste de retardo no desligamento 0 a 20 segundos Ajuste de retardo no ligamento 0 a 20 segundos Repetibilidade Tensão: 2%, fundo de escala Tempo: 5%, fundo de escala Histerese Tensão: 2%, fundo de escala Tempo: 2%, fundo de escala Tempo de comutação 20 ms Tempo de comutação após falha 100 ms Tempo de retorno 100 ms Tempo de estabilização térmica < 30 minutos Tempo de energização < 2 segundos Relé de saída 5 A, 250 Vca máx. carga resistiva - reversível Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C Umidade relativa de trabalho 20 a 90% sem condensação Material da caixa Termoplástico Terminais de saída Parafusos com alojamento fixo Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm Fixação Trilho DIN 35 mm ou parafuso com acessório opcional
