Descrição

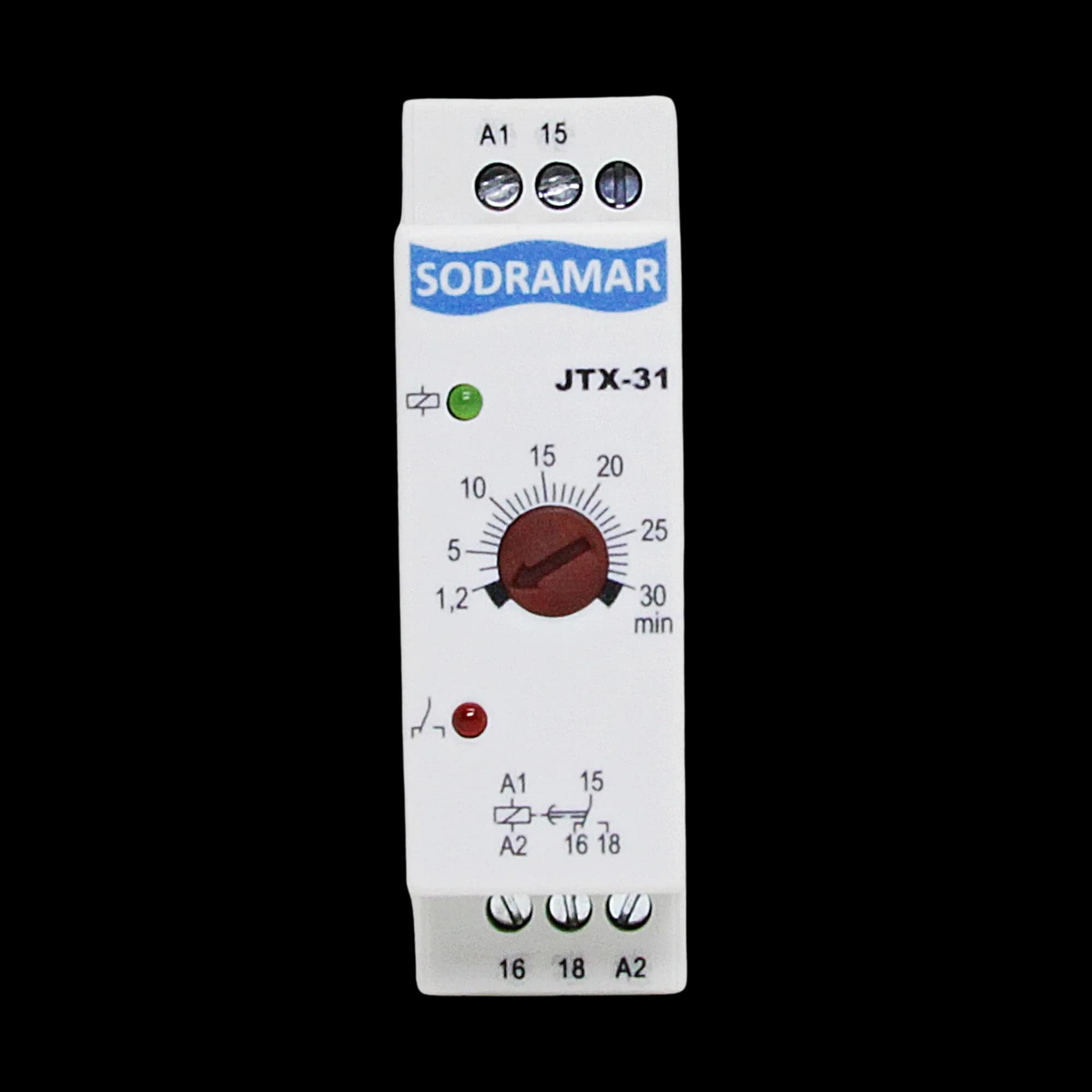

INTRODUÇÃO Os temporizadores eletrônicos com função retardo na energização, modelo JTX-31, foram projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional). FUNCIONAMENTO O temporizador com a função retardo na energização comuta seu contato de saída para a posição de trabalho após o intervalo de tempo (t) selecionado em sua escala frontal, contado a partir do instante de sua energização conforme diagrama de funcionamento. DADOS TÉCNICOS Alimentação (-15 % + 10 %) 24 Vca/Vcc (outras especificar) Frequência da rede 50-60 Hz Consumo 3 VA (aproximadamente) Escala 30 min (outras especificar) Precisão de escala 6 % fim de escala (a 25 °C) Repetibilidade 2 % fim de escala (a 25 °C) Histerese < 2 % fim de escala (a 25 °C) Tempo mínimo de reinicialização 30 ms Relé de saída 5 A, 250 Vca máx. carga resistiva – reversível Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura ambiente De trabalho: 0 a 50 °C De armazenamento: -10 a 60 °C Umidade relativa de trabalho 20 a 90% sem condensação Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm Fixação Trilho DIN 35 mm ou parafusos (mediante acessório)
