Descrição

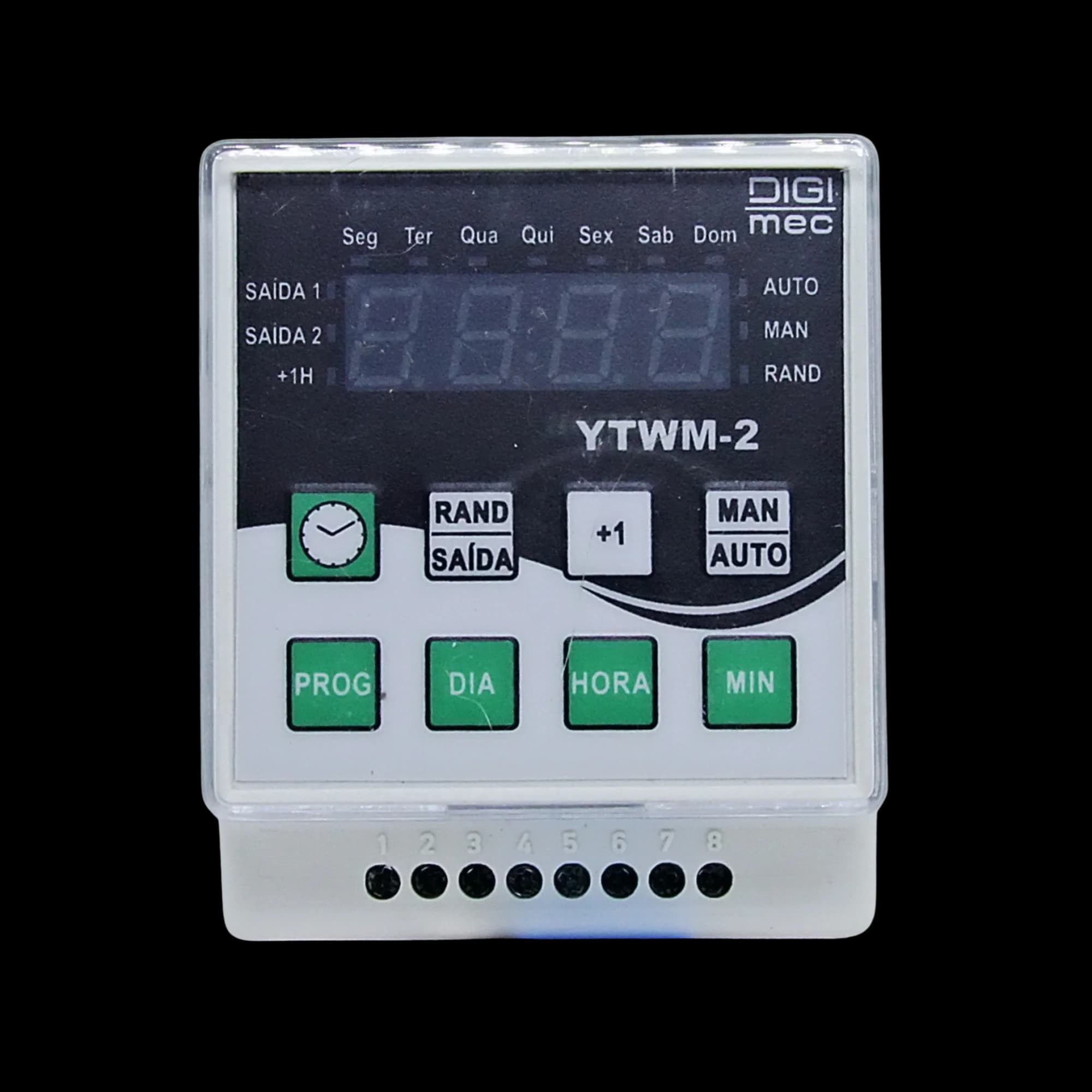

Introdução Os interruptores horário microprocessados tipos YTWM-2 foram desenvolvidos para aplicações onde precisão, repetibilidade e confiabilidade são fundamentais. Projetados para fixação em fundo de painéis e frontais com indicação por displays de alta luminosidade. Programáveis pelas teclas frontais, possuem memória permanente e bateria de Lithium de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas e fixação em trilhos DIN 46277 ou por parafusos. Principais Características Fácil programação pelas teclas frontais. Modo de controle automático ou manual. Máximo de programações: 48 liga / 48 desliga. Indicação de saída energizada. Bloqueio por senha. Saída randômica. Saída temporizada (de 0 a 99 seg). Horário de verão. YTWM-2 : 2 saídas (independentes). Principais aplicações Para diversos ambientes sejam residenciais ou industriais comandando circuitos elétricos, eletroeletrônicos, eletrodomésticos ou equipamentos em horários predeterminados. São aplicações típicas, iluminação, jardins, piscinas, alpendres, adegas, fachadas, lojas, vitrines, comedouros automáticos, câmaras frigoríficas, sistemas de irrigação, preaquecimento de máquinas, fornos industriais e etc. Funcionamento Programáveis por seus teclados frontais, permitem acionamentos diários ou semanais, visualizados por leds e leitura do horário oficial em seu display de alta luminosidade. Dados técnicos Alimentação (- 15% +10%) 12, 24Vcc, 24, 90 - 240 Vca (especificar) Frequência da rede 50 - 60 Hz Consumo 3 VA (aproximadamente) Indicação digital Display à leds de alto brilho Altura dos dígitos 10 mm Programação Diária e Semanal Nº max. de comutações liga/desliga 48/dia Intervalo mínimo entre comutações 1 minuto (1segundo com saída temporizada) Tempo de autonomia da bateria de Lithium Mais de 5 anos Relé de saída YTWM-2: 2 x 5 A 250 Vca máx. carga resistiva – reversível (opcional em 16 A) Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura ambiente De trabalho: 0 a +50°C De armazenamento: -10 a +60°C Material da caixa Termoplástico Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 a 0,5 Nm Fixação Trilho DIN 35 mm ou parafusos
